Аккумуляторный шуруповерт – достаточно распространенный инструмент в арсенале домашнего мастера.
Шуруповоер BOSCH перед ремонтом аккумулятора
Как правило, его используют не только по прямому назначению. Это и портативная дрель, и шлифовальная машинка, и даже дисковая пила. При такой интенсивной эксплуатации аккумуляторные батареи шуруповерта постоянно находятся под предельной нагрузкой, и срок их эксплуатации снижается.
Дополнительным фактором, ускоряющим выход из строя аккумуляторов шуруповерта, является низкое качество идущих в комплекте зарядных устройств. Как правило, это примитивный блок питания без контроля уровня заряда. ЗУ недорогих моделей просто подает заданное напряжение или ток на батарею, не имея возможности запускать режимы разряда или восстановления аккумулятора шуруповерта.
Устройство шуруповерта
Все достаточно просто – электродвигатель, клавиша включения с примитивным регулятором и аккумулятор. Три четверти стоимости электроприбора составляет собственно батарея, поэтому замена аккумуляторов в шуруповерте экономически нецелесообразна. Да и найти готовый элемент питания, подходящий для вашей модели, зачастую не представляется возможным.
Остается три варианта:
- Изготовление (приобретение) соответствующего блока питания и превращение инструмента в сетевой.
- Использование выносного аккумулятора, например – от автомобиля. Подходит лишь в случае напряжения питания шуруповерта 14,5 вольт.
- Ремонт аккумулятора шуруповерта.
Схема аккумуляторной батареи проста – некоторое количество элементов, соединенных последовательно и уложенных по форме корпуса батареи.
Внутренности аккумулятора состоят из маленьких батареек (их еще называю банками) Главное, что необходимо знать – какие именно элементы используются в вашем инструменте.
Типы аккумуляторов для шуруповерта BOSCH
Банки для аккумулятора, используемого в бытовом электроинструменте, бывают только щелочными, с напряжением в каждом элементе 1,2 вольта (или 3,6 вольт – что соответствует трехсекционному блоку). Основных типов по материалу рабочих элементов три:
Никель-кадмиевые (обозначение – Ni Cd)
По причине низкой стоимости, производители комплектуют большинство моделей шуруповертов именно такими батареями. Цена определяет эксплуатационные свойства, и они невысокие. Рабочее напряжение исправного и заряженного элемента – 1,2 вольта.
Достоинства:
- Безусловно – цена
- Хорошо переносят низкие температуры – это позволяет держать инструмент не в теплой кладовке, а на балконе или в гараже
- При длительном хранении в разряженном состоянии практически не теряет заводские характеристики. Это свойство особенно полезно для домашнего применения прибора – когда он используется от случая к случаю
Недостатки:
- Токсичное производство, поэтому фабрики по их изготовлению расположены в т.н. странах третьего мира, что определяет качество и культуру производства
- Обладают эффектом памяти
Если батарею постоянно недозаряжать, она «запоминает» новые показатели емкости, и время работы снижается. Лечится при помощи дорогих зарядных устройств, которые, как правило, не входят в комплект шуруповертов эконом класса.
- Быстро саморазряжаются
Перед началом работ батарею каждый раз приходится заряжать.
- Малая емкость
Даже полностью заряженного исправного аккумулятора хватает ненадолго. Это ограничивает область применения – вам нельзя надолго удаляться от стационарного источника питания.
- Ограниченное количество циклов «заряд-разряд»
При интенсивном использовании быстро выйдут из строя.
Никель-металл-гидридные (обозначение – Ni MH)
Такие элементы для аккумулятора можно встретить как на моделях эконом класса, так и на доступных версиях именитых брендов. Так же, как и никель-кадмиевые, устанавливаются на бытовые электроприборы, с малой интенсивностью использования. Рабочее напряжение исправного и заряженного элемента – 1,2 вольта.
Достоинства:
- Производятся в развитых странах, поскольку производство экологически чистое
- Практически отсутствует саморазряд
- Малый эффект памяти, можно подзаряжать на 30-50% и спокойно работать дальше
- Достаточно высокая емкость, это позволяет работать на удалении от стационарной розетки, например в гараже или при строительстве дачи
- Такие элементы рассчитаны на большое количество циклов «заряд-разряд», что компенсирует их высокую стоимость
Недостатки:
- Более высокая (в сравнении с никель-кадмиевыми) стоимость
- При хранении в разряженном состоянии теряет часть рабочих свойств
Это вынуждает владельца регулярно производить подзарядку, даже если инструмент не используется.
- Плохо переносят низкие температуры, что вынуждает хранить изделие в отапливаемом помещении
Литий-ионные (обозначение – Li Ion)
Устанавливаются на профессиональные или полупрофессиональные шуруповерты с высокой интенсивностью использования. Такие аккумуляторы используют именитые производители в моделях среднего и высокого ценового сегмента. Рабочее напряжение исправного и заряженного элемента – 3,6 вольта.
Достоинства:
- Отсутствует эффект памяти
Подзарядку можно делать при любом проценте разряда.
- Саморазряд практически отсутствует
Можно хранить в заряженном состоянии продолжительное время.
- Высокая емкость, что позволяет осуществлять удаленные работы в течение всего дня без подзарядки
- Количество циклов «заряд-разряд» в десятки раз больше по сравнению с никелевыми батареями
Поэтому при расчете стоимости стоит обратить внимание на эту характеристику.
- Высокое напряжение на одном элементе делает батарею более компактной и легкой
Недостатки:
- Высокая стоимость. Это компенсируется прогрессивными характеристиками, но зачастую является непреодолимым препятствием при выборе модели шуруповерта;
- Литий ионные аккумуляторы имеют срок службы не более 3 лет. По истечении этого времени химические компоненты батарей разлагаются, стремительно снижая емкость.
Восстановление аккумуляторных батарей BOSCH
Если ваш шуруповерт «замолчал» по причине выхода из строя элементов питания – это не повод для отчаяния. Ремонт аккумулятора можно осуществить своими руками, затратив на это сумму, в разы меньшую, нежели при покупке нового. Отремонтировать аккумулятор для шуруповерта можно тремя способами:
- Заменить аккумуляторные элементы (банки) в батарее
Если ремонт вы решили делать самостоятельно, то нужно понимать, банки подбираются аналогичные, желательно такого же химического типа, чтобы они подходили к вашему зарядному устройству. Большинство производителей (особенно это актуально для моделей эконом класса), просто укладывают в корпус аккумулятора элементы (банки), в лучшем случае скрепив их изоляционной лентой.

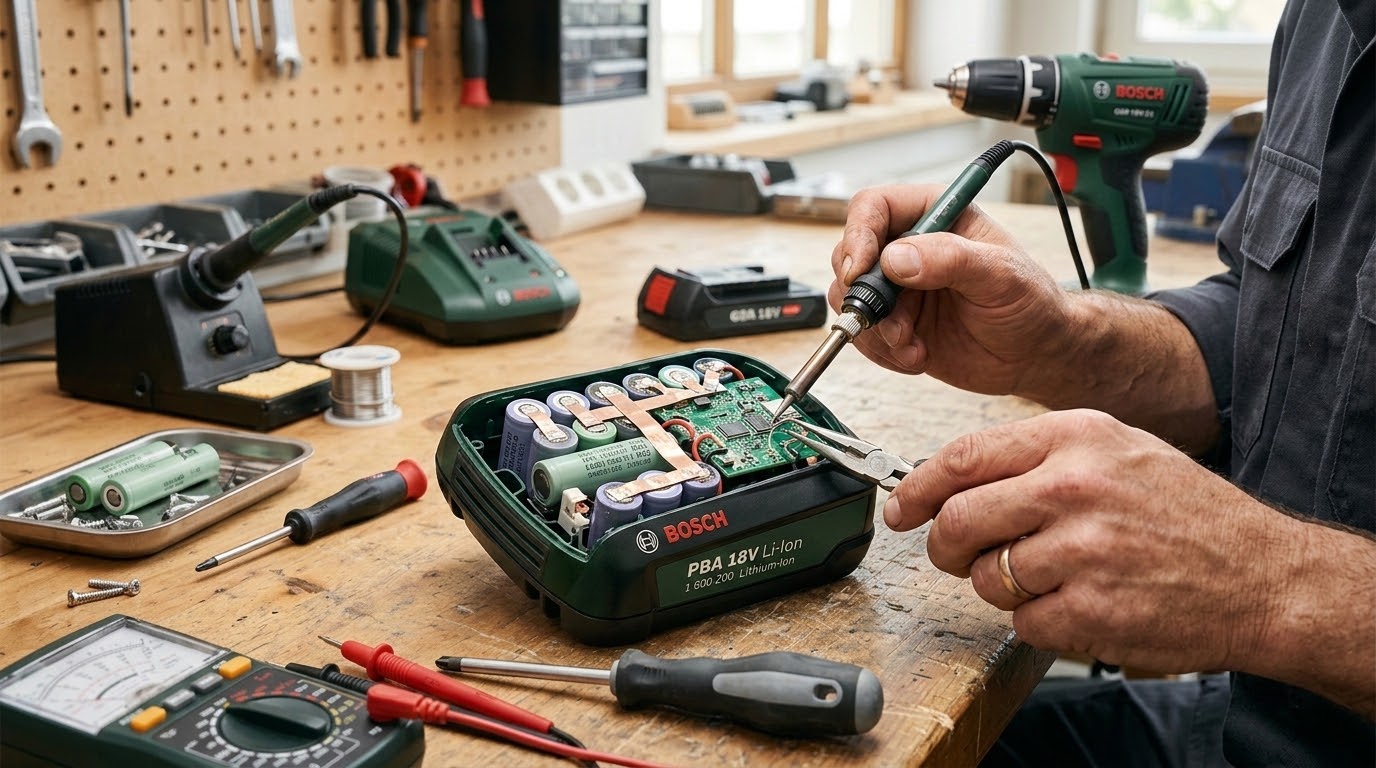

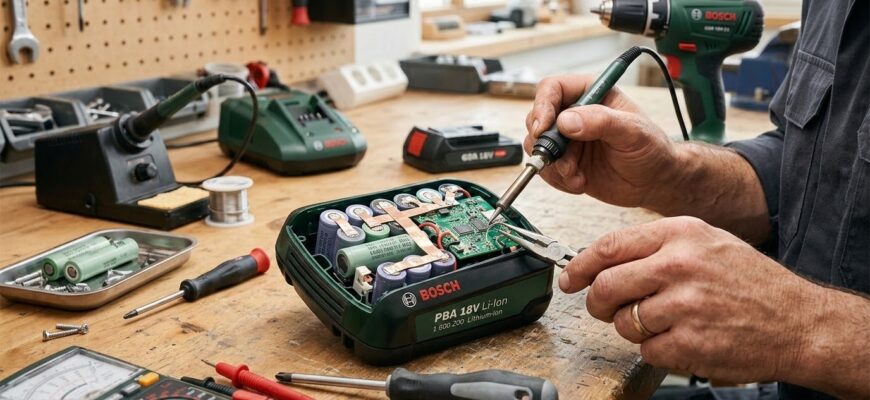

Такие блоки отремонтировать проще всего. Перед разборкой набросайте схему подключения на бумаге, чтобы правильно смонтировать новые аккумуляторы. Необходимо выпаять из блока один элемент, и подобрать подходящий по габаритам в специализированном магазине или на радиорынке.
Обязательно соблюдайте соответствие маркировки банок. В противном случае при заряде можно быстро вывести их из строя, поскольку штатное зарядное устройство настроено на определенный тип АКБ. Затем надо спаять все новые аккумуляторы в батарею последовательно, плюс к минусу.
Все банки аккумулятора нужно последовательно спаять между собой!
Паять лучше мощным паяльником, чтобы сократить время нагрева банок. Используйте агрессивные флюсы для работы с алюминием или железом. Затем надо промыть место пайки изопропиловым спиртом. Первые несколько циклов «заряд-разряд» необходимо провести полностью, чтобы батарея «запомнила» свою максимальную емкость. Особенно это касается никель-кадмиевых аккумуляторов.
Существует более экономный вариант, но он займет больше времени. Можно заменить не все, а лишь те банки, которые гарантировано вышли из строя. Для этого понадобится «донор» – испорченная аккумуляторная батарея с такими же элементами. Приобрести ее можно в сервисном центре или на том же радиорынке. Необходимо полностью зарядить обе батареи, и замерить тестером напряжение на каждой банке. Отобрать из обоих комплектов элементы, которые выдают наиболее близкое к 1,2 вольта значение.
Проверяем заряженную батарею тестером, определяем испорченную банку
Из них собрать восстановленный комплект. Эффект от такого решения не сравним с полной заменой на новые банки, но по крайней мере ваш инструмент будет возвращен к жизни.
- Реанимировать испорченную батарею
Этот способ подходит для самых массовых элементов – никель-кадмиевых. В большинстве случаев достаточно «перепрошить» банки – то есть избавить их от негативных последствий эффекта памяти. ВАЖНО! Такой способ сработает в случае, если электролит в аккумуляторах не высох.
Способом, изложенным выше, выявляем наиболее испорченные элементы и выпаиваем их. Затем с помощью зарядного устройства с регулятором тока и напряжения производим шоковый заряд в течение 3-5 секунд на каждой банке. Значение напряжения при заряде должно быть троекратным от номинала (в нашем случае 3,6 вольта).
Проверяем тестером – напряжение после заряда должно быть порядка 1,4 вольта. Если нет – отправляем элемент в утиль.
При шоковом заряде неисправная батарея может лопнуть. Работы необходимо производить в резиновых перчатках и защитных очках.
Если не удалось реанимировать элементы – возвращаемся к их замене.
Новый аккумулятор в старом корпусе
Если вам не удалось восстановить старую батарею, то можно своими руками изготовить аккумулятор для шуруповерта. Для этого придется подобрать новую батарею (или комплект элементов), можно классом повыше и зарядное устройство к ней. Главное – уложиться в габариты корпуса АКБ шуруповерта.
Если общий номинал батареи и нового зарядного устройства совпадает – достаточно изготовить переходник при помощи старого зарядника, тем более что он вам все равно не понадобится.
Если у вас будет зарядное устройство для отдельных элементов – придется каждый раз для заряда извлекать их из корпуса.
Существуют и более экстремальные способы – например, прикрепить к шуруповерту батарею, не подходящую по форм-фактору.
Шуруповерт Bosch после ремонта с батареей от другого инструмента
Но это скорее временное решение, лучше все-таки использовать старый корпус и подобрать новые батареи подходящего размера.
Многие используют «гаражный вариант» — использование старого стартерного аккумулятора от автомобиля. Этот способ вполне применим, но имеются некоторые ограничения. Многие шуруповерты имеют рабочее напряжение электродвигателя 18 вольт. Это соответствует 15 баночной аккумуляторной батарее.
Полностью заряженная автомобильная батарея выдает 12 вольт, шуруповерт работать не будет. Если ваш электроприбор имеет напряжение 14,5 вольт – то есть АКБ состоит из 12 элементов, двигатель заработает. В таком случае это ваше решение проблемы.
Как видите, выход из строя АКБ шуруповерта – еще не повод покупать новую батарею. При наличии терпения и элементарных навыков в электротехнике, можно произвести ремонт аккумулятора в домашних условиях. Или поручить эту процедуру сервисному центру. Получится несколько затратнее – но все равно дешевле покупки новой АКБ.
