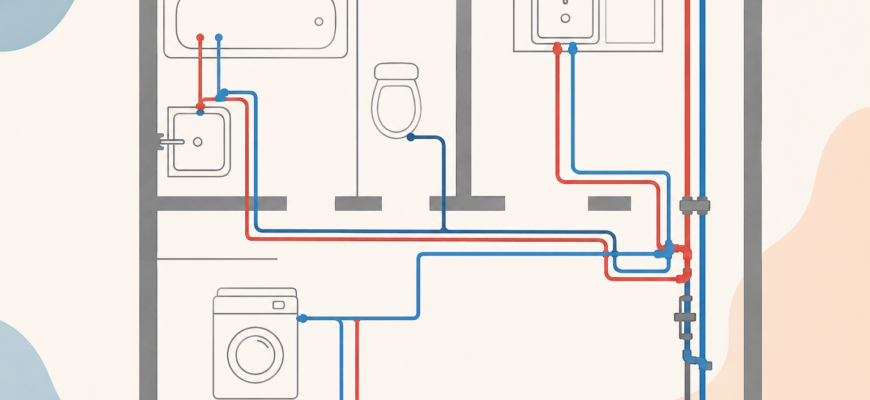

Как составить схему сантехнической разводки перед началом работ

Схема сантехнической разводки перед началом работ нужна не для красивого чертежа на бумаге, а чтобы заранее понять, куда пойдут трубы, где будут находиться соединения и как обслуживать систему после ремонта. Большинство проблем с сантехникой появляется не из-за самих труб, а из-за ошибок планирования: не учли размеры мебели, забыли про доступ к кранам, неправильно рассчитали точки подключения.

Хорошая схема помогает пройти монтаж без лишних переделок. По ней можно проверить количество материалов, объяснить задачу сантехнику и заранее увидеть слабые места будущей системы.

С чего начать перед тем, как рисовать разводку труб

Главная ошибка — начинать с труб. Сначала нужно определить, какие сантехнические приборы будут стоять в помещении и где именно они будут расположены. Разводка строится вокруг точек потребления воды, а не наоборот.

Перед составлением схемы подготовьте план помещения. Подойдёт даже простой рисунок от руки, если на нём указаны размеры.

• длина и ширина комнаты;
• расположение дверей и перегородок;
• место стояков водоснабжения и канализации;
• расположение ванны, душа, раковины, унитаза, стиральной машины, бойлера или других приборов;
• места, где планируется установка мебели или техники.

После этого нужно определить не только положение приборов, но и удобство их использования. Например, раковина может физически поместиться в углу, но если рядом нет места для сифона и подключения воды, в дальнейшем возникнут сложности.

Какие данные нужны для схемы сантехнической разводки

Перед тем как наносить трубы на план, стоит собрать несколько исходных данных. Это экономит время и помогает не переделывать проект во время ремонта.

1. Определите количество точек водоснабжения. Отдельно отметьте холодную и горячую воду для каждого прибора.
2. Укажите места подключения канализации. У канализационных труб есть ограничения по уклону и расположению, поэтому их нельзя прокладывать произвольно.
3. Продумайте доступ к запорной арматуре. Краны, фильтры и счётчики должны оставаться доступными для обслуживания.
4. Рассчитайте маршрут труб. Нужно понять, где трубы будут проходить открыто, а где будут спрятаны в стенах или коробах.
5. Отметьте дополнительные устройства. Например, фильтры, редукторы давления, коллекторы или защиту от протечек.

Какие варианты разводки воды можно использовать

В частных домах и квартирах чаще всего используют несколько вариантов разводки. Выбор зависит от количества потребителей, требований к удобству обслуживания и бюджета.

Вариант разводки	Как устроен	Плюсы	Минусы
Тройниковая	От основной трубы через тройники идут ответвления к каждому прибору	Меньше труб и соединений, проще монтаж, ниже стоимость	При нескольких потребителях возможны перепады давления
Коллекторная	Каждый прибор получает отдельную линию от коллектора	Удобное управление, стабильная подача воды, проще перекрывать отдельные точки	Больше труб и выше требования к месту установки коллектора
Смешанная	Основные потребители подключаются отдельно, второстепенные — через ответвления	Позволяет найти баланс между удобством и расходом материалов	Схему нужно продумывать внимательнее

Для небольшой квартиры с одной ванной комнатой часто достаточно тройниковой схемы. Если в доме несколько санузлов, есть душевые системы, несколько ванных комнат или большое количество точек потребления, чаще выбирают коллекторный вариант.

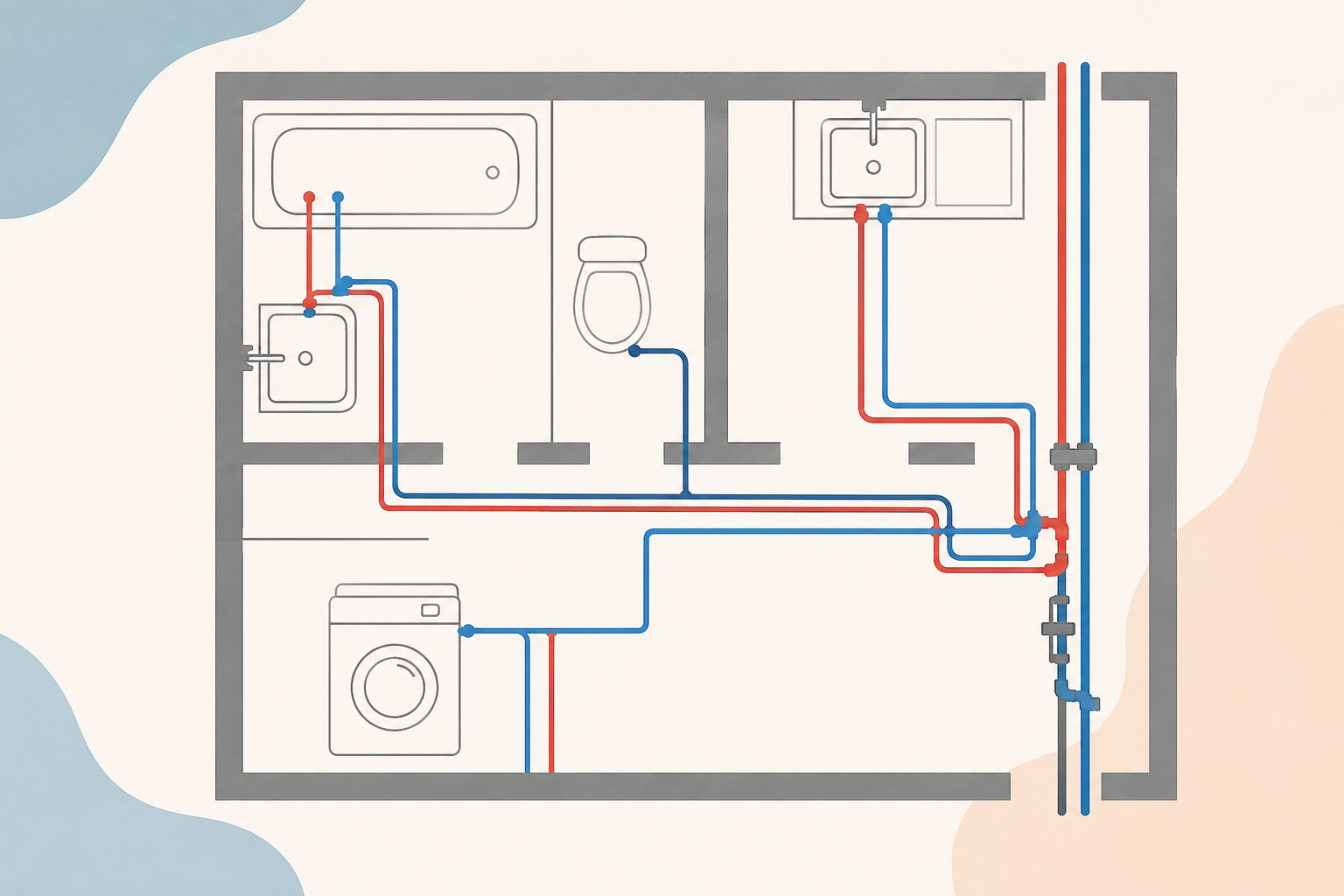

Как правильно нанести трубы на схему

Не обязательно рисовать профессиональный проект. Важно, чтобы схема была понятной и содержала всю необходимую информацию.

Обычно на плане отмечают:

• точки ввода воды в помещение;
• диаметр или тип труб, если он уже выбран;
• направление движения труб;
• места установки кранов и соединений;
• расположение коллектора или распределительных узлов;
• точки подключения каждого прибора;
• места перехода через стены и перегородки.

Удобный способ — сначала нарисовать только сантехнику, затем добавить линии труб. Так проще увидеть, где проходят самые короткие и логичные маршруты.

Как учитывать горячую и холодную воду

На схеме лучше сразу разделять линии холодного и горячего водоснабжения. Это кажется мелочью, но во время монтажа такая отметка помогает избежать ошибок.

Обычно на плане используют разные обозначения: например, ХВС и ГВС или разные цвета линий. Главное — выбрать понятную систему и придерживаться её на всём чертеже.

Отдельно стоит проверить расположение выводов:

• смеситель ванны или душа должен иметь правильное расстояние между подключениями;
• выводы под раковину должны учитывать высоту будущей мебели;
• для стиральной и посудомоечной машины нужны не только вода, но и канализация с удобным доступом;
• унитаз требует особенно внимательной привязки к канализационному стояку.

Что учитывать при проектировании канализации

С канализацией ошибок обычно больше, чем с водопроводом. Воду можно подать практически в любую точку, а канализационная труба должна иметь правильный уклон и не создавать лишних поворотов.

При составлении схемы:

• располагайте приборы ближе к стояку, если это возможно;
• уменьшайте количество резких поворотов;
• заранее учитывайте толщину пола, стяжки и отделочных материалов;
• оставляйте доступ к местам, где могут возникнуть засоры.

Например, перенос унитаза на несколько метров от стояка иногда выглядит простым решением на плане, но в реальности может потребовать сложного изменения канализационной трассы.

Сценарии выбора: какая схема подойдёт в разных ситуациях

Ситуация	Что лучше предусмотреть	Почему
Небольшая квартира с одним санузлом	Простая разводка с минимальным количеством соединений	Меньше затрат и проще обслуживание
Квартира после капитального ремонта с новой сантехникой	Продуманная схема с отдельными точками подключения	Позволяет избежать вскрытия отделки при изменениях
Дом с несколькими санузлами	Коллекторная или комбинированная система	Удобнее распределять воду между потребителями
Много техники: бойлер, фильтры, стиральная машина	Схема с отдельным размещением узлов обслуживания	Проще контролировать и ремонтировать систему

Частые ошибки при составлении схемы сантехнической разводки

Даже аккуратно нарисованный план может оказаться бесполезным, если не учесть несколько практических моментов.

• Сантехника размещается без учёта мебели. Выводы воды могут оказаться за стенкой шкафа или в неудобном месте.
• Нет доступа к соединениям. Полностью спрятать все элементы кажется красиво, но некоторые узлы должны обслуживаться.
• Слишком много соединений в скрытых местах. Чем больше потенциальных слабых мест остаётся в стене или полу, тем выше риск проблем.
• Не проверены размеры приборов. Даже несколько сантиметров могут изменить расположение труб.
• Канализация проектируется как обычная труба. Её нельзя просто проложить по любому маршруту.
• Схема делается только для монтажа и забывается. Хорошо сохранить её после ремонта, чтобы знать расположение скрытых коммуникаций.

Как лучше сделать схему перед началом работ

Практичный подход выглядит так:

1. Нарисуйте план помещения с размерами.
2. Расставьте сантехнические приборы так, как они будут стоять после ремонта.
3. Отметьте точки подключения воды и канализации.
4. Выберите тип разводки с учётом количества потребителей.
5. Проведите маршруты труб и проверьте, нет ли неудобных пересечений.
6. Добавьте места установки кранов, фильтров и других элементов.
7. Проверьте схему вместе с человеком, который будет выполнять монтаж.

Перед тем как закрывать трубы стенами или коробами, полезно сделать фотографии готовой разводки с привязкой к стенам. Это сильно помогает через несколько лет, если потребуется ремонт или установка дополнительного оборудования.

Практические рекомендации перед покупкой материалов

Не стоит покупать трубы и фитинги только «примерно». Сначала должна появиться схема, затем список материалов.

Проверьте:

• сколько точек подключения будет в системе;
• какая длина труб нужна с небольшим запасом;
• сколько потребуется соединительных элементов;
• где будут установлены фильтры и запорные краны;
• какие места останутся доступными после отделки.

Хорошая схема позволяет заранее увидеть не только количество материалов, но и удобство будущей эксплуатации. Например, отдельный кран на стиральную машину или посудомойку может показаться мелочью, но при обслуживании это значительно упрощает жизнь.

Главное перед началом монтажа

Схема сантехнической разводки — это рабочий план, который помогает принять решения до того, как трубы окажутся за отделкой. Её задача не в идеальном оформлении, а в том, чтобы система была понятной, надёжной и удобной в обслуживании.

Если ремонт небольшой и точек подключения мало, можно обойтись простой схемой с минимальным количеством соединений. Если сантехники много, есть несколько санузлов или сложное оборудование, лучше заранее продумать распределение воды и доступ к каждому узлу.

Правильный порядок действий простой: сначала план помещения и приборов, затем схема труб, после этого покупка материалов и монтаж. Такой подход помогает избежать переделок и получить сантехнику, которой удобно пользоваться долгие годы.
