- Снимайте сначала общий вид, затем сложные места и детали скрываемых участков.
- Фото фиксирует состояние работ, но требует сравнения с проектными материалами.
- Последовательный архив полезнее большого количества несвязанных снимков.
Какие фотографии нужны до бетона
Перед бетонированием стоит собрать фотоархив состояния армирования. Минимальный полезный набор показывает всю зону работ, отдельные сложные участки и детали, которые после закрытия бетоном станут недоступны для осмотра. Такие фотографии помогают понять, что именно было выполнено и какие вопросы нужно задать до следующего этапа.
Фотография сама по себе фиксирует только внешний вид конструкции в момент съёмки. Она не подтверждает автоматически соответствие проектным решениям или качество скрытых работ. Поэтому снимки лучше рассматривать вместе с проектными материалами, рабочими записями и пояснениями ответственных специалистов.
Начинать фотоархив удобно с общего плана. В кадре должна читаться вся зона армирования: расположение каркаса, границы участка, опалубка и окружающая обстановка. Такой снимок отвечает на вопрос: «Где именно находится зафиксированный этап?».
Какие кадры собрать для фотоархива

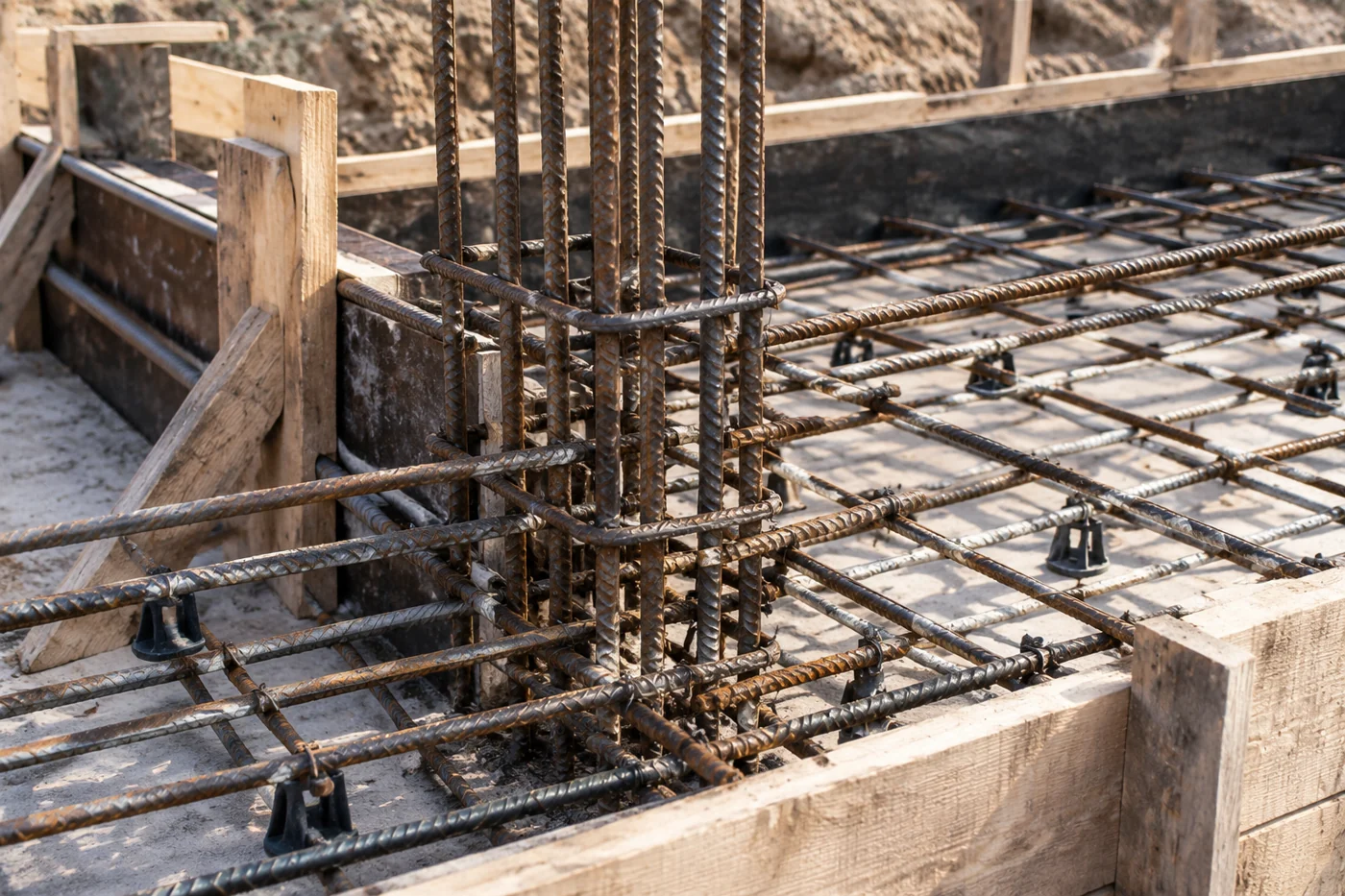

После общего вида нужны фотографии отдельных мест, где особенно легко потерять информацию после бетонирования. Это участки примыканий, углы, места соединений элементов и другие зоны, которые имеют значение для понимания конструкции.
| Кадр | Зачем нужен | Какой вопрос помогает задать |
|---|---|---|
| Общий вид | Показывает расположение работ в целом | Понятно ли, к какому участку относится фото? |
| Детали соединений | Сохраняет видимые особенности узлов | Какие элементы были установлены в этом месте? |
| Крупный план опорных деталей | Фиксирует то, что потом скроет бетон | Все ли нужные зоны были осмотрены до закрытия? |
Крупные планы стоит делать так, чтобы было понятно их расположение. Один снимок отдельного элемента без связи с конструкцией часто оказывается мало полезным. Лучше сначала показать место на общем кадре, затем приблизить деталь.
Также полезно сохранить фотографии участков возле опалубки. На них можно увидеть взаимное расположение элементов, наличие разделителей и состояние рабочей зоны перед бетонированием. Чистота участка помогает оценивать готовность этапа, хотя окончательные выводы делают с учётом документации объекта.
Как организовать проверку перед закрытием слоя
Фотофиксацию удобно вести как последовательность: общий план, приближение к сложным местам, детали, которые исчезнут после заливки. Такой порядок создаёт понятную историю этапа вместо набора случайных изображений.
Перед бетоном заказчику или владельцу объекта можно выполнить несколько организационных действий:
- сверить, какие участки должны быть показаны, с доступными проектными материалами;
- попросить показать места, которые вызывают вопросы, до закрытия конструкции;
- сохранить фотографии с датой и понятной привязкой к месту;
- собрать снимки вместе с записями о выполненных работах, если они ведутся на объекте.
Если отдельные решения непонятны, их лучше обсуждать с ответственным специалистом, который имеет доступ к проекту и знает особенности конкретной конструкции. Фотоархив помогает подготовить вопросы, но не заменяет техническую проверку.
Учебный пример: как оценить комплект снимков
Представим условный объект, где перед бетонированием подготовлена небольшая зона перекрытия. Владелец получил десять фотографий. Среди них есть один общий кадр всей площади, несколько снимков центральной части и несколько крупных планов участков возле краёв.
При просмотре выясняется, что все фотографии центральной части сделаны с одинакового расстояния, а места примыканий не показаны. Такой набор выглядит подробным, но оставляет вопросы по тем зонам, которые сложнее увидеть после завершения работ. Дополнительный осмотр до бетона позволяет добавить недостающие кадры.
Пример показывает принцип: ценность фотоархива определяется не количеством изображений, а тем, насколько последовательно они показывают скрытый этап. Для разных конструкций состав нужных кадров может отличаться, поэтому ориентироваться следует на конкретный проект и ситуацию на объекте.
Ошибки при фотофиксации армирования
Одна из распространённых ошибок — делать только красивые общие фотографии. Такой кадр может показывать масштаб работ, но не помогает рассмотреть детали. Обратная ситуация тоже встречается: есть много крупных планов без понимания, где именно они сделаны.
Ещё одна проблема — отсутствие снимков до бетонирования. После закрытия конструкции часть информации уже невозможно получить обычным осмотром. Поэтому момент перед заливкой имеет особую ценность для фиксации.
Стоит избегать и разрозненного хранения файлов. Когда фотографии не имеют понятных названий или связи с этапом работ, через некоторое время становится сложнее определить их назначение. Удобнее сохранять изображения по участкам и последовательности выполнения.
Границы применимости такой проверки
Фотофиксация подходит для сохранения визуальной истории скрытых работ и подготовки вопросов к приёмке. Она не заменяет проектную документацию, расчёты, специальные проверки или решения специалистов по конкретному объекту.
Для поиска технических документов можно использовать библиотеки производителей. Например, разделы документации КНАУФ помогают находить инструкции, описания систем и материалы по продукции. Эти источники полезны для работы с документацией, однако параметры конкретной конструкции определяются проектом объекта и его условиями.
Хороший фотоархив перед бетоном показывает путь от общего вида к деталям. Такой подход помогает сохранить информацию о скрытом слое и сделать приёмку более понятной для всех участников.
Документация для сверки
Точные требования к выбранной конструкции и материалу ищите в проекте и инструкции конкретной системы.
