- Проверяйте в проекте непрерывность теплоизоляционного контура.
- Сложные узлы требуют вопросов, а не поспешных выводов.
- Документы системы дополняют проект, но не заменяют его.
Мостики холода в проекте ищут там, где теплоизоляционный контур может прерываться, менять направление или соприкасаться с материалами с другой теплопроводностью. Самостоятельная задача владельца дома или заказчика — не подтвердить наличие дефекта, а найти подозрительные узлы для обсуждения с проектировщиком и исполнителем.

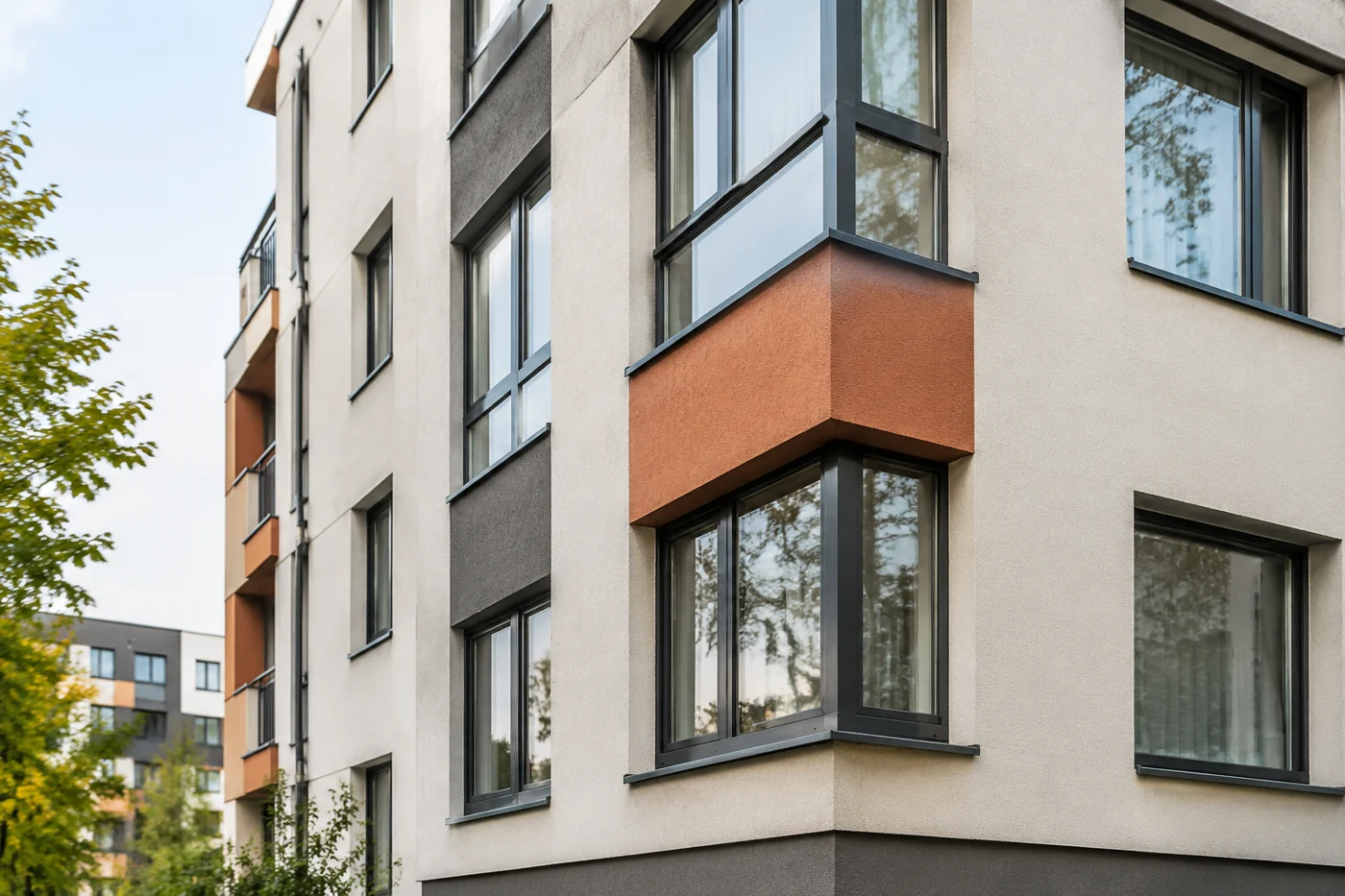

Проверка начинается с разрезов, планов и описаний узлов. На чертеже стоит смотреть не только на общую площадь утепления, а на места переходов: соединения стен с перекрытиями, оконные примыкания, углы, участки смены материалов, крепления элементов фасада и зоны вокруг выступающих конструкций. Такие места требуют внимания, потому что именно там чаще возникает сложный путь передачи тепла.
Как читать проект глазами холодного пятна

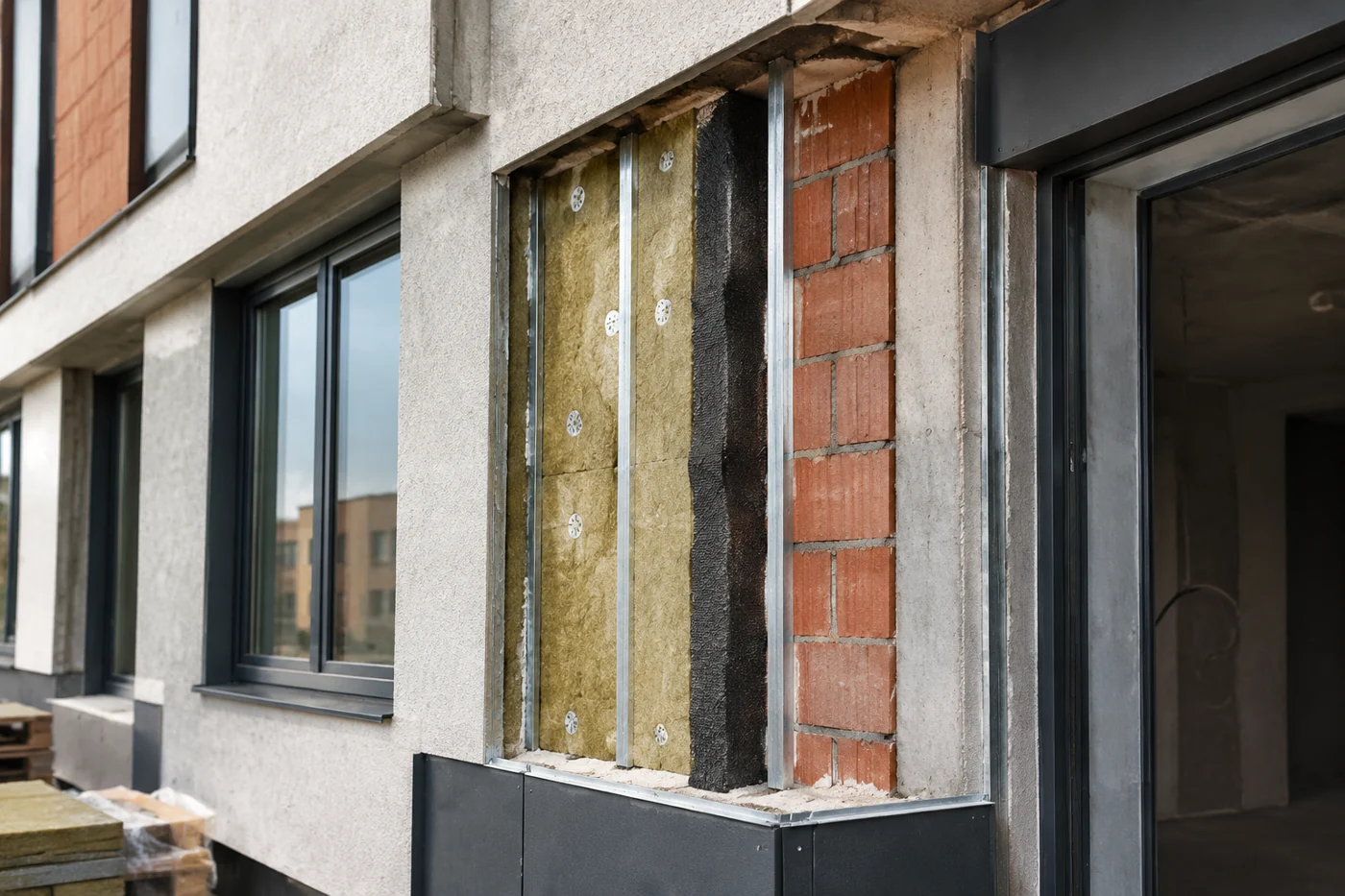

Удобный подход — представить дом как набор непрерывных слоёв. Теплоизоляция должна быть показана как понятный контур, который проходит вокруг отапливаемого объёма. Если на схеме появляются разрывы, резкие переходы между материалами или узлы, где описание заканчивается без пояснений, это повод задать вопросы.
При просмотре проекта полезно выделять несколько групп участков:
- стыки стены и перекрытия, где встречаются разные конструктивные элементы;
- оконные блоки и места их соединения со стеной;
- углы здания и переходы между фасадными решениями;
- зоны крепления внешних элементов, если они проходят через теплоизоляционный слой;
- балконы, козырьки и другие выступающие части, связанные с ограждающими конструкциями.
Каждый такой участок рассматривается как зона проверки, а не как заранее установленная проблема. Один только факт наличия сложного узла не говорит о качестве исполнения или о будущих теплопотерях.
Какие признаки риска можно увидеть в документах
До начала работ полезно собрать комплект проектных материалов: архитектурные чертежи, изображения фасадов, разрезы и описания узлов. Затем можно сравнить разные листы между собой. Например, на фасаде может быть показан единый внешний слой, а в разрезе отдельного узла потребуется уточнение, как именно этот слой проходит возле окна или перекрытия.
Обратить внимание стоит на такие признаки:
- утепляющий слой показан на одном участке, но неясно соединён с соседним;
- для одинаковых переходов в разных местах указаны разные решения без пояснения;
- стыки материалов присутствуют на схеме, но порядок их соединения не описан;
- в проекте отсутствуют изображения или детали сложных примыканий.
Полезные вопросы к специалистам по проекту могут быть простыми и конкретными: где проходит непрерывный слой утепления, как решены переходы между материалами, каким документом определяется выбранный узел. Такие вопросы помогают обсуждать решение по существу.
Практическая последовательность проверки перед работами
Проверку проекта можно организовать по шагам:
- Собрать все доступные материалы по ограждающим конструкциям и фасаду.
- Отметить на чертежах места, где встречаются разные материалы или конструктивные элементы.
- Сопоставить вид фасада, разрезы и отдельные узлы.
- Составить список непонятных мест и вопросов для обсуждения.
- Сохранить согласованные пояснения вместе с проектными материалами.
Учебный пример. Допустим, в условном проекте есть участок стены с окном и отдельная схема примыкания. Владелец видит, что на общем рисунке фасада утепление показано непрерывно, но на детальном узле не понимает, как соединяются соседние слои. Правильное действие в такой ситуации — не делать вывод о наличии мостика холода, а попросить пояснить последовательность слоёв и назначение каждого элемента.
| Что видно в проекте | Что стоит уточнить |
|---|---|
| Переход двух материалов | Как соединяются слои |
| Сложное примыкание | Где проходит теплоизоляционный контур |
| Крепёжный элемент | Как учтено его влияние на узел |
Ошибки при самостоятельной оценке
Одна из распространённых ошибок — считать любой необычный участок стены доказательством проблем с утеплением. Сложный узел может быть рабочим решением, если он предусмотрен проектом и выполнен по выбранной системе.
Другая ошибка — оценивать только один документ. Фотография фасада, общий план или описание материала отдельно не показывают весь путь прохождения теплоизоляционного слоя. Для выводов требуется связка проектных данных, состояния объекта и при необходимости дополнительного обследования.
Также не стоит пытаться проверять скрытые конструкции самостоятельным вскрытием, выполнять работы на высоте или менять элементы здания без участия специалистов. Если требуется оценка фактического состояния, лучше подготовить документы и наблюдения для квалифицированного обследования.
Где помогают инструкции систем и документация производителей
Документы производителей могут быть полезны для понимания состава систем и вариантов применения материалов. Например, раздел ТЕХНОНИКОЛЬ по кровельным системам содержит обзор направлений, инструкции и материалы базы знаний. Такая страница служит входом в документацию производителя: конкретное решение нужно сверять с документацией выбранной системы и проектом.
При работе с проектом важно разделять общую информацию и данные, относящиеся к конкретному узлу. Описание материала само по себе не заменяет чертёж примыкания или пояснение проектного решения.
Когда нужна дополнительная помощь
Самостоятельная проверка проекта подходит для подготовки вопросов и поиска непонятных мест. Она помогает заранее увидеть участки, которые требуют внимания, но не заменяет профессиональную оценку фактических теплопотерь или состояния конструкций.
Если после изучения документов остаются сомнения, стоит обратиться к специалисту с подготовленным перечнем узлов и вопросов. Такой подход позволяет обсуждать конкретные решения и снижает риск ошибок уже на этапе выполнения работ.
Документация для сверки
Точные требования к выбранной конструкции и материалу ищите в проекте и инструкции конкретной системы.
