- Осматривайте окно как систему слоёв, а не отдельную деталь.
- Фиксируйте признаки влаги и сравнивайте их между разными окнами.
- Перед ремонтом подготовьте фотографии, сведения о материалах и вопросы.
Как устроен узел фасадного откоса и отлива
Узел фасадного откоса и отлива отвечает за безопасный путь влаги вокруг окна: вода должна уходить наружу, а материалы стены, утепления и отделки должны оставаться защищёнными. При осмотре стоит рассматривать окно как место встречи нескольких слоёв дома, где каждый элемент выполняет свою задачу.

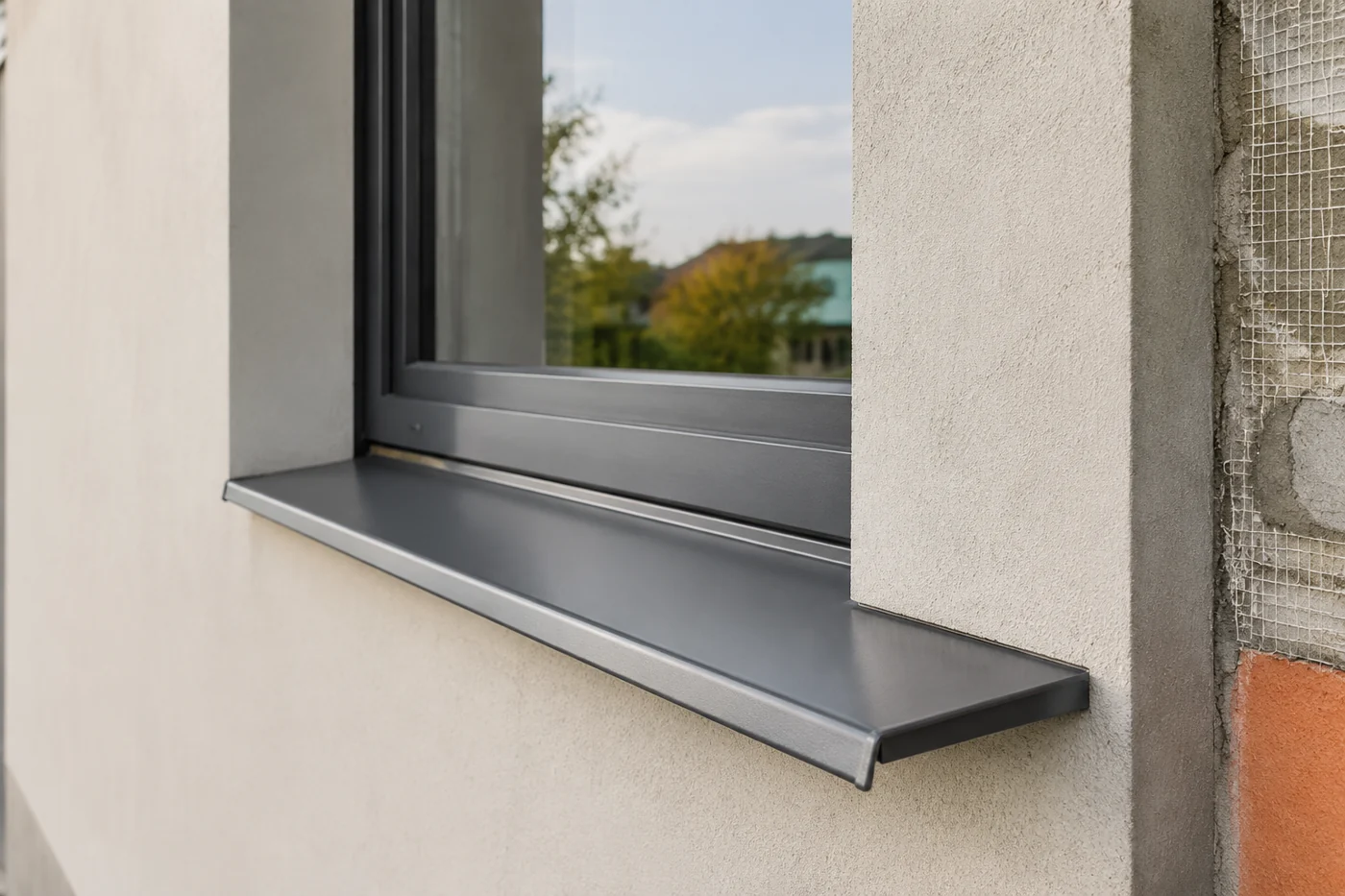

Снаружи находятся фасадные материалы и отлив, который принимает воду от осадков и направляет её за пределы стены. Рядом расположены откосы, закрывающие переход между оконным блоком и фасадом. За внешней отделкой скрываются участки примыкания, где требуется аккуратное соединение материалов с разными свойствами.
Главный вопрос при проверке такого узла звучит так: куда попадает вода и какой путь она проходит после контакта с окном? Ответ помогает понять, какие места осматривать и какие вопросы задавать до начала ремонта.
Что проверить без вскрытия конструкции
Первый этап — наблюдение. Владельцу дома или заказчику ремонта доступен визуальный осмотр без вмешательства в конструкцию. Следует смотреть не отдельную царапину или пятно, а общую картину: расположение следов, повторяемость на разных окнах и связь с погодой.
- Осмотреть нижнюю часть окна и участок фасада под ним.
- Зафиксировать следы потёков, изменение цвета покрытия или загрязнения возле стыков.
- Обратить внимание на трещины около углов откоса и состояние отделочного слоя.
- Проверить, есть ли видимые изменения положения или загрязнение элементов отлива.
- Сделать фотографии проблемных мест с разных расстояний.
Один признак редко показывает точную причину. Например, пятно возле окна может быть связано с разными участками узла, поэтому полезно сравнивать несколько наблюдений: состояние откоса, нижней зоны фасада и соседних окон.
Разрез узла: как читать слои вокруг окна
Концепция «Разрез» помогает смотреть на фасад как на последовательность слоёв. Оконный блок находится в центре этого узла, вокруг него встречаются материалы стены, теплоизоляции, наружной отделки и элементов отвода воды.
| Элемент | Что отслеживать при осмотре |
|---|---|
| Отлив | Следы загрязнений, изменение положения, состояние примыкания к фасаду |
| Наружный откос | Трещины, отслоения покрытия, изменение цвета |
| Зона вокруг окна | Повторяющиеся признаки влаги или повреждения отделки |
Каждый слой имеет своё назначение. Отделка формирует внешний вид и защищает поверхность. Элементы примыкания помогают разделять зоны с разным воздействием влаги. Отлив работает с наружными осадками. Поэтому качество узла определяется не одной деталью, а согласованностью всех частей.
Перед ремонтом полезно собрать сведения о фасаде: какой материал использован снаружи, когда выполнялись работы, какие решения применялись возле окон. Документы производителей помогают найти описание назначения материалов и систем. Например, библиотека технической документации КНАУФ содержит разделы с техническими решениями, инструкциями и другими материалами для поиска информации по продукции.

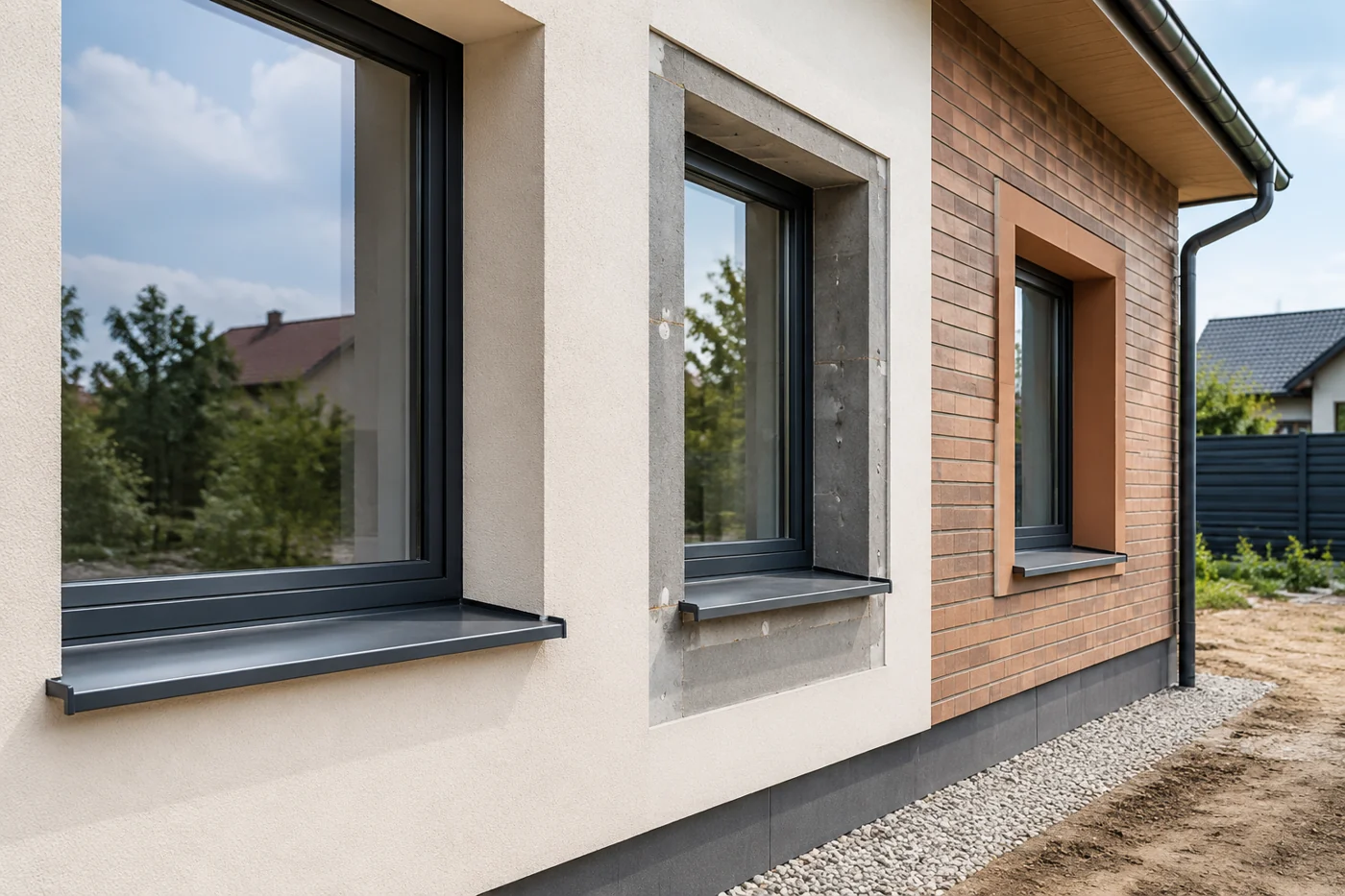

Учебный пример: сравнение двух оконных узлов

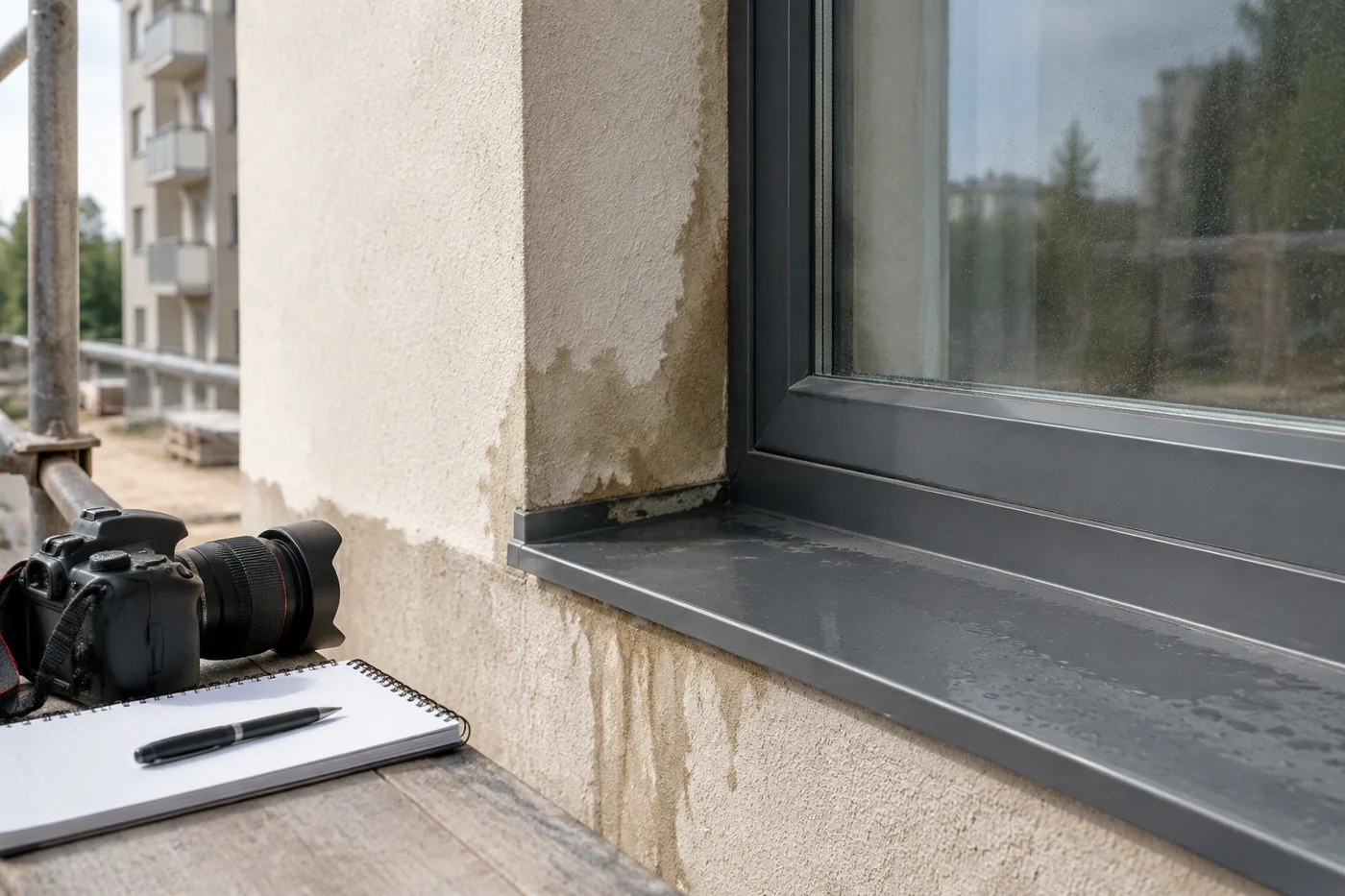

Учебная ситуация. В доме два одинаковых окна на одном фасаде. Возле первого окна после дождя поверхность остаётся без заметных изменений: отлив выглядит устойчивым, откос сохраняет одинаковый вид. Возле второго появляются тёмные следы под нижней частью откоса и меняется внешний вид отделки.
В таком случае задача осмотра — собрать факты. Нужно отметить расположение следов, сделать фотографии, сравнить окна и подготовить вопросы исполнителю. Нельзя заранее считать, что обнаруженный след связан только с одной деталью: причина может находиться в разных участках примыкания.
| Наблюдение | Следующий вопрос |
|---|---|
| Следы влаги возле одного окна | Какие элементы узла отличаются от остальных окон? |
| Трещины на откосе | Как выполнено примыкание слоёв вокруг окна? |
Какие данные подготовить перед обращением к специалисту
Хорошая диагностика начинается с понятного описания ситуации. Перед обсуждением ремонта стоит подготовить:
- фотографии фасада целиком и крупные планы проблемных зон;
- описание, когда появляются изменения: после дождя, зимой или постоянно;
- информацию о возрасте окна и фасадной отделки;
- сведения о материалах, если они сохранились в документах;
- перечень вопросов о последовательности устройства узла.
Полезно спросить исполнителя, какие слои участвуют в примыкании, каким образом организован отвод воды и какие материалы предполагается использовать при ремонте. Такие вопросы помогают получить понятное объяснение решения.
Ошибки при оценке узла и границы самостоятельного осмотра
Одна из распространённых ошибок — оценивать только внешний вид отлива или только состояние откоса. Оконный узел работает как связка элементов, поэтому отдельный участок не всегда показывает всю картину.
Другая ошибка — сразу связывать любой дефект с одной причиной. Трещина, потёк или изменение цвета требуют сопоставления признаков и информации о конструкции.
Самостоятельный осмотр подходит для сбора наблюдений и подготовки вопросов. Демонтаж, вмешательство в оконный блок, изменение элементов фасада или работы в опасных условиях требуют обращения к специалистам, которые могут оценить конкретную конструкцию и применяемые материалы.
Узел фасадного откоса и отлива проще понять через путь воды: от момента попадания осадков до выхода наружу. Такой подход помогает увидеть связь между слоями дома и подготовить точные данные перед ремонтом.
Документация для сверки
Точные требования к выбранной конструкции и материалу ищите в проекте и инструкции конкретной системы.
