Узел карниза: путь воздуха и воды

Почему карниз показывает работу всей системы

Ответ на вопрос, как работает узел карниза, простой: он должен одновременно направлять воду наружу и сохранять предусмотренный путь движения воздуха внутри конструкции крыши. Эти два потока идут рядом, но выполняют разные задачи. Вода должна покинуть зону покрытия и примыканий, а воздух должен пройти через предусмотренный вентиляционный путь без случайных препятствий.

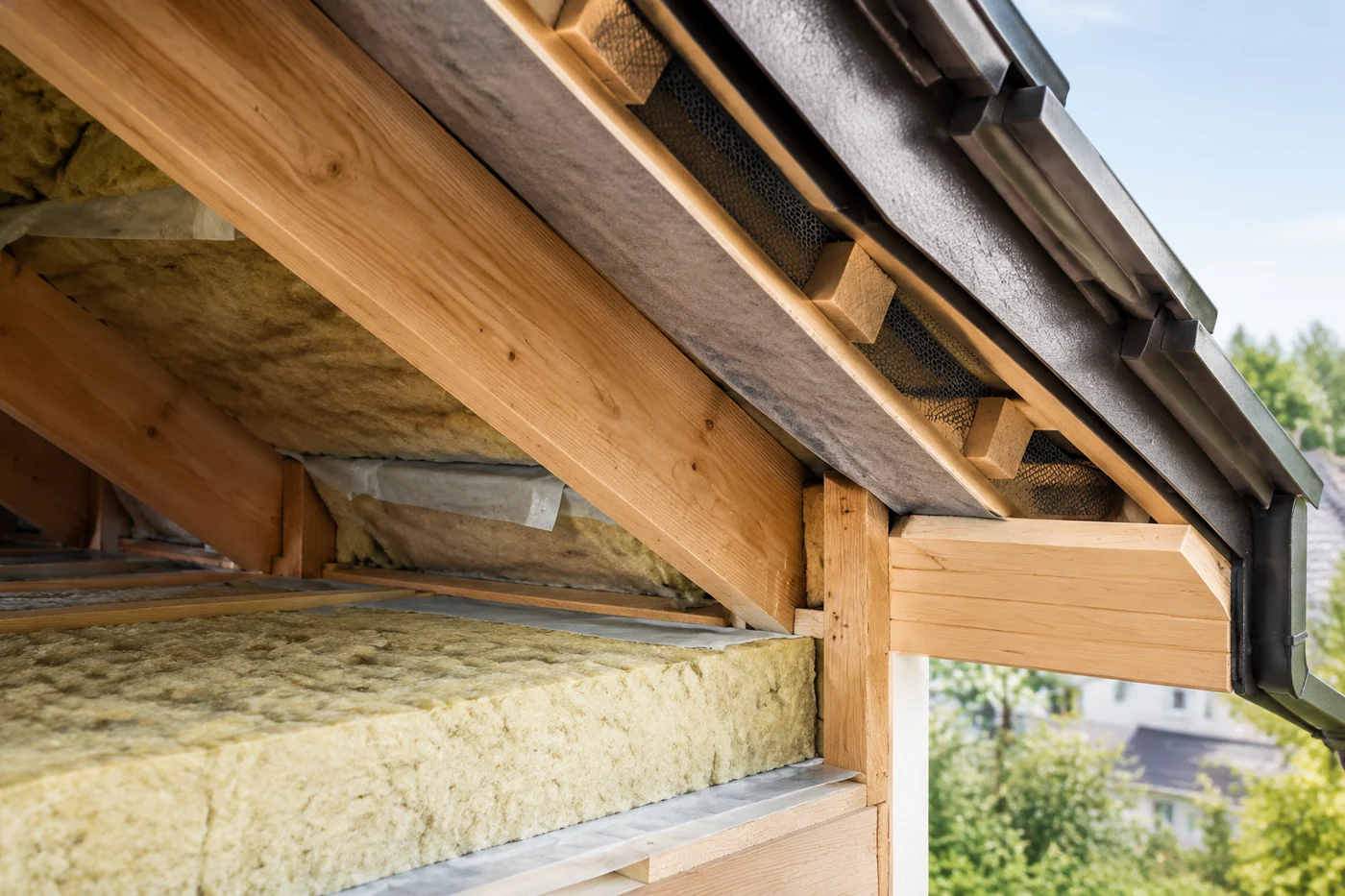

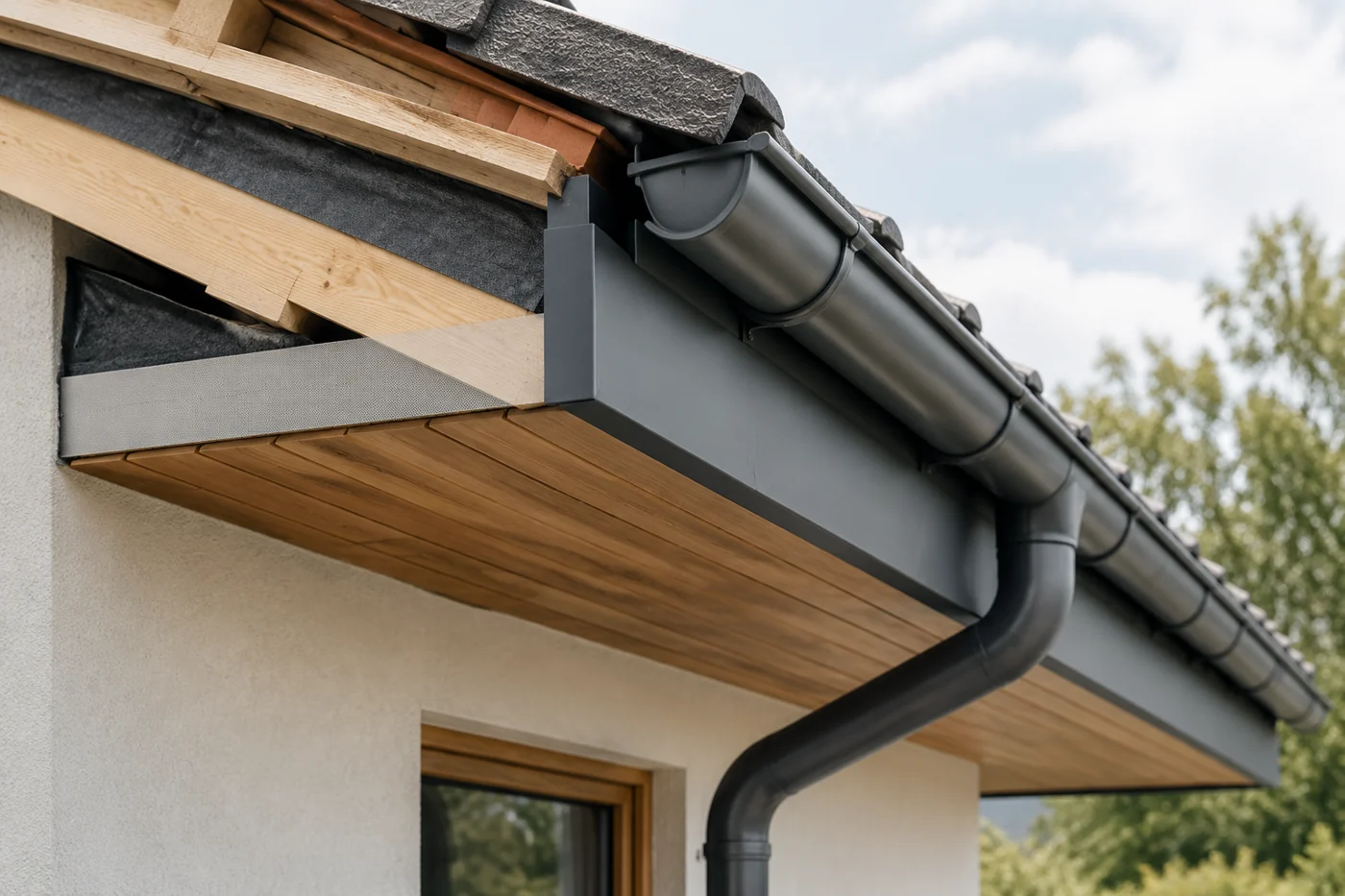

Рассмотрим условный карниз под скатной крышей частного дома после сезона дождей. Снаружи виден свес, нижняя подшивка и край водоотвода. Внутри находятся слои ограждения, защитные элементы и пространство, через которое может проходить воздух. Любой из этих участков влияет на общую картину: изменение одного слоя способно изменить движение влаги или воздуха в соседней зоне.

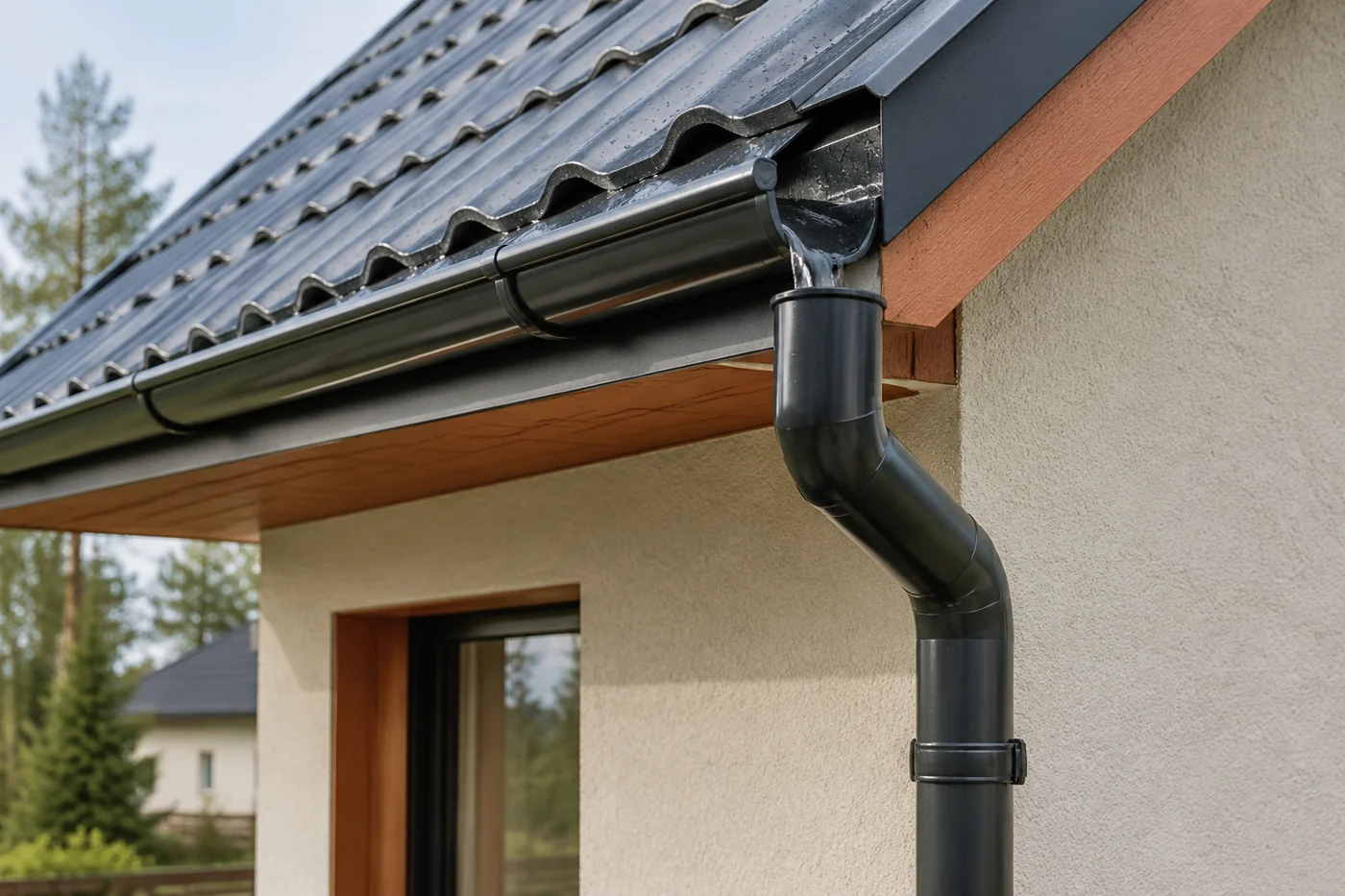

Карниз удобно читать как разрез. Сначала находится наружная вода: осадки попадают на покрытие и должны двигаться к краю крыши. Затем работает система отвода: вода уходит через предусмотренные элементы наружу. Далее рассматривается вентиляционный путь: воздух поступает в нижней зоне и перемещается в сторону предусмотренного выхода. После этого оцениваются защитные слои и внутренняя часть ограждения.

Узел: два пути в одной зоне

При осмотре карниза полезно мысленно разделить два маршрута. Первый маршрут связан с водой. Вопросы к нему звучат так: куда направляется осадочная вода, есть ли видимые следы её выхода за пределы конструкции, сохраняется ли целостность доступных элементов края крыши. Второй маршрут связан с воздухом: где находится место притока, какой путь ему предусмотрен, нет ли признаков случайного перекрытия доступной части системы.

Эти маршруты могут пересекаться по расположению, но их функции различаются. Например, загрязнение возле вентиляционного отверстия может появиться из-за внешней среды, а изменение состояния отделки может иметь разные причины. Один внешний признак сам по себе не доказывает источник проблемы.

Задача владельца на этом этапе заключается в сборе информации. Осмотр доступных мест с земли или из безопасной зоны, фотографии разных участков, сравнение одинаковых зон по сторонам дома помогают подготовить понятное описание ситуации.

Какие действия помогают подготовить проверку

Перед обращением к специалисту полезно составить список наблюдений. В него можно включить дату обнаружения изменений, расположение участка, связь признаков с дождём или сезоном, фотографии доступных элементов и перечень известных материалов. Такой подход помогает перейти от общего описания вроде «с карнизом что-то происходит» к конкретным вопросам.

Также стоит найти документы на применённые материалы и системы. Информация производителя помогает определить назначение элементов, особенности применения и границы использования. В библиотеке технической документации КНАУФ документы собраны по разделам: технические решения, инструкции, сертификаты и каталоги. Это пример организации поиска сведений, а перед оценкой конкретного узла нужно определить, какие именно материалы использованы в доме.

Полезные вопросы специалисту можно сформулировать заранее: где в данном узле предусмотрен путь воздуха, каким образом организован отвод воды, какие слои входят в конструкцию, какие документы относятся к применённым материалам. Такие вопросы помогают обсуждать устройство узла на основе фактов.

Учебный пример: чтение условного карниза

Учебный пример. Представим карниз частного дома, где после дождливого периода появились тёмные участки на нижней части свеса. Владелец не делает вывод о причине сразу. Сначала он отмечает расположение следов, фотографирует доступные зоны и сравнивает их с другими участками карниза.

Затем составляется описание: вода может быть связана с наружным путём отвода, а состояние вентиляционного пути требует отдельной оценки. Если обнаруживаются документы на материалы крыши, их добавляют к списку исходных данных. При отсутствии информации фиксируют этот факт и готовят вопросы для специалиста.

В другом условном варианте нижняя часть карниза выглядит чистой, а вентиляционная зона имеет загрязнения. Это тоже не готовый диагноз. Следует учитывать расположение дома, воздействие окружающей среды и особенности конкретной конструкции. Главное действие — восстановить последовательность слоёв и понять, какой поток необходимо проверить.

Ошибки при чтении узла карниза

Одна из распространённых ошибок — рассматривать карниз только как внешний элемент отделки. Его видимая часть является лишь частью системы. Внутри работают несколько взаимосвязанных слоёв, поэтому изменение одного участка нельзя оценивать отдельно от общей схемы.

Другая ошибка — переносить решения одной крыши на другую без проверки материалов и документов. Даже похожие по внешнему виду конструкции могут иметь разные принципы организации воздуха и воды. Перед изменениями нужно определить исходные данные и обратиться к информации конкретной системы.

Ещё одна ошибка — пытаться устранить отдельный признак без понимания пути его появления. Закрытый доступ к осмотру, повреждённая отделка или следы загрязнения требуют аккуратного сбора сведений. Самостоятельная разборка слоёв крыши или работы в опасных условиях выходят за рамки обычного наблюдения.

Границы применимости такого подхода

Чтение узла по потокам воздуха и воды помогает понять устройство карниза и подготовить данные для дальнейшего решения. Оно не заменяет проектирование, проверку конкретной конструкции или оценку состояния скрытых слоёв. Для разных крыш, материалов и систем последовательность элементов может отличаться.

Если требуется ремонт или изменение конструкции, сначала определяют состав существующего узла, изучают документы производителей и обсуждают дальнейшие действия с квалифицированным специалистом. Правильно собранная информация о карнизе позволяет точнее объяснить задачу и избежать решений, основанных только на внешнем впечатлении.
