Узел окна и наружной стены: как читать слои

От окна к стене: что показывает узел

Ответ на главный вопрос прост: узел окна и наружной стены нужно читать как последовательность слоёв, где каждый материал выполняет свою задачу. По внешнему виду можно понять, какие элементы доступны для наблюдения, но скрытое устройство примыкания подтверждается только проектом, паспортами изделий или документами на применённые системы.

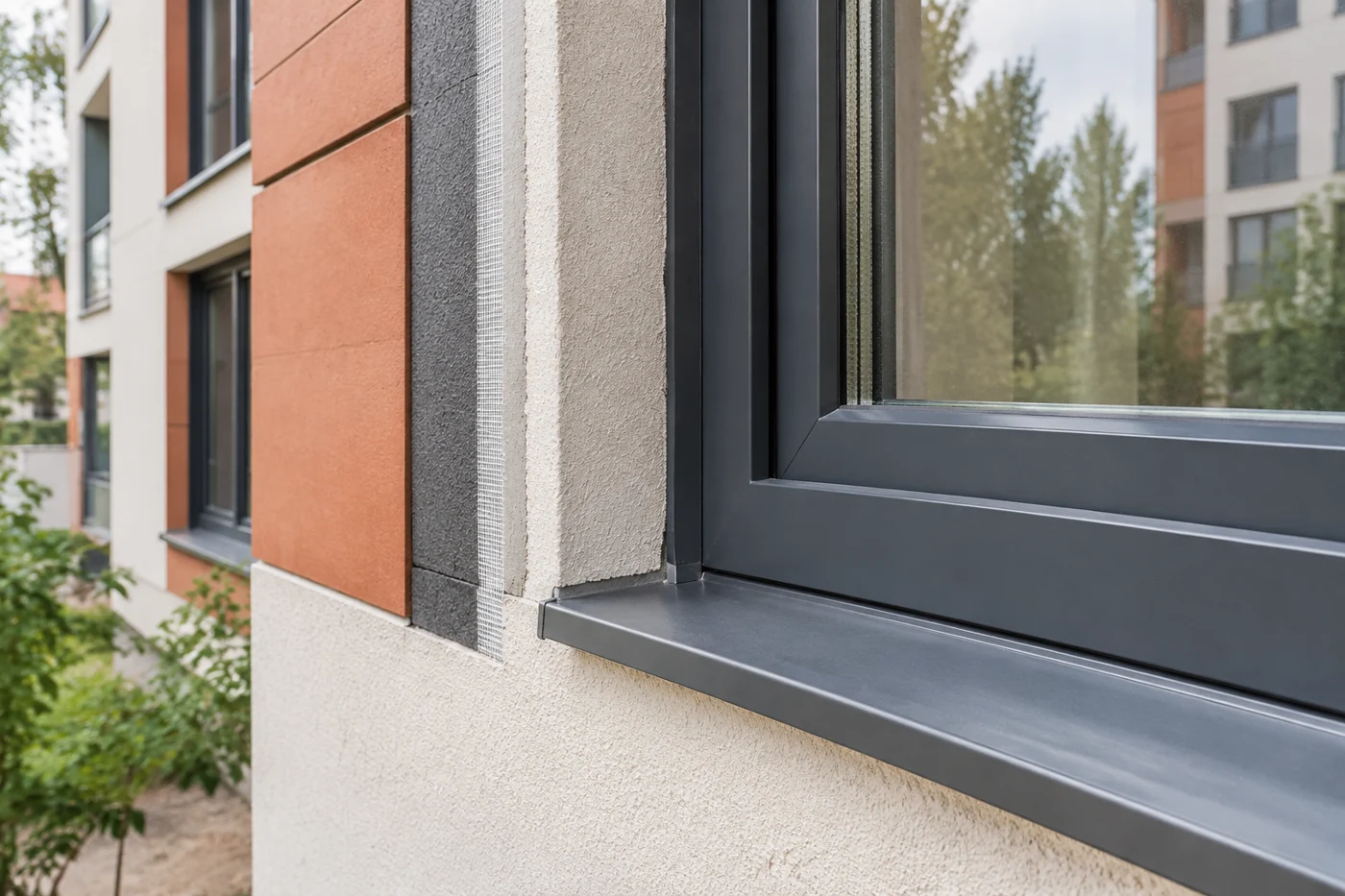

Представьте готовый фасад дома. С улицы видны облицовка, штукатурный слой или другой вариант наружной отделки, затем зона вокруг рамы. За ней находится место соединения окна со стеной, которое обычно скрыто. Из помещения наблюдатель видит откосы, отделку стены, подоконную область и линии примыкания. Это и есть маршрут чтения узла: от наружного контура к внутренней поверхности.

Задача владельца или заказчика ремонта — собрать картину расположения слоёв. Такой подход помогает обсуждать качество выполнения работ с понятными вопросами и не делать поспешных выводов по одному пятну, щели или изменению отделки.

Слой за слоем: что можно увидеть и что уточнять

Наружная часть стены. Сначала смотрят на внешний контур вокруг окна. Здесь можно увидеть состояние отделочного слоя, примыкание элементов фасада и общую аккуратность переходов. По этому наблюдению можно предположить, где находится зона сопряжения разных материалов.

Вопрос для уточнения: какие слои наружной стены предусмотрены в проекте и как оформлено место встречи стены с оконным блоком?

Рама и зона примыкания. Окно связано со стеной через скрытую область, поэтому её устройство нельзя определить только по поверхности. Следует обратить внимание на видимые линии возле рамы, состояние отделки и возможные изменения со временем.

Вопрос для уточнения: какие материалы использовались при монтаже конкретного оконного узла и где находятся документы на эти решения?

Внутренняя отделка. Откосы и прилегающие поверхности показывают итоговое состояние внутренней части узла. Здесь заметны переходы материалов, следы ремонта, различия фактуры или цвета. Эти признаки помогают определить, какие зоны стоит изучить внимательнее.

Вопрос для уточнения: соответствует ли видимая отделка предусмотренной последовательности слоёв?

Как провести безопасное наблюдение без разбора конструкции

Изучение узла начинается с фиксации того, что уже доступно глазу. Разбирать скрытые участки самостоятельно для понимания устройства окна не требуется.

• Сделайте фотографии окна снаружи и изнутри, если доступ к внешней части безопасен и разрешён условиями объекта.
• Отметьте, где именно наблюдается изменение отделки: возле верхнего откоса, боковых частей, подоконной зоны или стены рядом с окном.
• Запишите дату осмотра и условия наблюдения: например, помещение после ремонта или длительной эксплуатации.
• Соберите имеющиеся документы на окна, отделочные материалы и строительные системы.
• Подготовьте вопросы специалисту о составе узла и последовательности выполнения работ.

Полезным источником для поиска документации может быть библиотека технических материалов КНАУФ. В ней размещаются инструкции, технические решения и описания продукции. При этом найденный документ нужно сопоставлять с фактически применёнными материалами и конкретной конструкцией объекта.

Учебный пример: читаем окно в готовой комнате

Представим условную ситуацию. В квартире есть окно с ровными внутренними откосами, а возле одной боковой части заметна небольшая разница оттенка отделки. Владелец фотографирует участок, отмечает расположение окна и сравнивает доступные сведения о ремонте.

Узел: переход окна к наружной стене.

Слой: внутренняя отделка откоса, примыкание к раме, скрытая зона соединения со стеной, наружная часть стены.

Наблюдение: отличается только внешний вид отделки на небольшом участке.

Вопрос: какие работы выполнялись в этой зоне и есть ли описание применённых материалов?

Такой порядок позволяет отделить факт наблюдения от предположения. Изменение внешнего вида может быть связано с разными причинами, поэтому окончательный вывод требует дополнительных данных.

Ошибки при чтении оконного узла

Одна из частых ошибок — считать любой заметный след доказательством конкретного дефекта скрытой конструкции. Поверхность показывает только доступный слой, а причина может находиться глубже или вообще быть связана с отделочными работами.

Другая ошибка — искать универсальную схему для любого дома. Наружные стены, окна, материалы отделки и способы соединения отличаются. Правильная последовательность — сначала определить состав конкретного узла по документам, затем сравнивать наблюдения с описанием системы.

Также не стоит оценивать конструкцию только по одной точке. Полезнее посмотреть несколько участков, сравнить стороны окна и собрать последовательный набор признаков.

Границы применения такого подхода

Чтение узла по видимым слоям подходит для первичного осмотра, подготовки ремонта и разговора с исполнителями. Оно помогает понять устройство конструкции как систему, но не заменяет проектную документацию или профессиональную оценку скрытых элементов.

Если требуется изменить конструкцию, вскрыть скрытые части стены или оценить состояние элементов, связанных с безопасностью здания, следует обращаться к специалистам и использовать документы конкретного объекта.

Хорошо прочитанный узел — это не рисунок с универсальными слоями, а понятная последовательность вопросов: что видно, какой слой предположительно находится перед глазами и где получить подтверждение его устройства.
