Вентиляционный зазор: что означает непрерывный путь воздуха

Что означает непрерывный путь воздуха в вентиляционном зазоре

Вентиляционный зазор — это организованное пространство внутри конструкции, по которому воздух может перемещаться от предусмотренного входа к предусмотренному выходу. Непрерывный путь воздуха означает, что этот маршрут сохраняется по всей длине системы: поток не упирается в случайные перекрытия, закрытые участки или материалы, попавшие в свободное пространство.

Представить такой зазор можно как коридор внутри стены или кровли. Само наличие пустого места в одном участке ещё не говорит о работе всей конструкции. Для движения воздуха нужны связанные между собой участки, которые образуют единый путь внутри конкретной системы.

При разборе конструкции по слоям стоит мысленно пройти путь воздуха снизу вверх или от одного края к другому. Сначала определяется место, где воздух входит, затем пространство между слоями, после чего находится участок выхода. Если на этом маршруте появляется преграда, непрерывность пути может нарушиться.

Как выглядит путь воздуха в конструкции

В стене или кровле каждый слой выполняет свою задачу. Одни материалы защищают от внешних воздействий, другие помогают сохранять тепло, третьи участвуют в организации движения воздуха. Вентиляционный зазор занимает своё место среди этих слоёв и работает только вместе с остальными элементами системы.

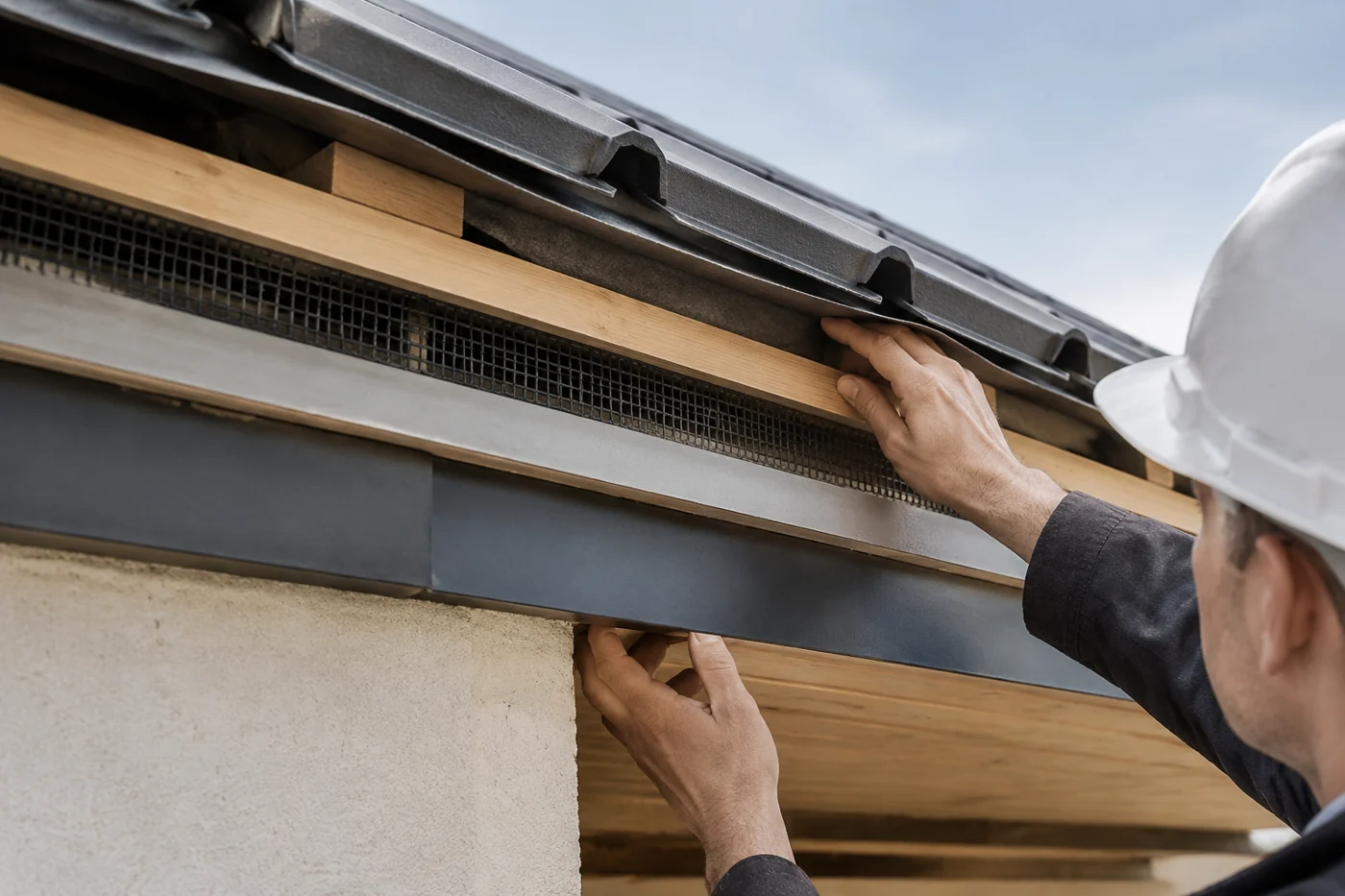

При осмотре доступных участков можно обратить внимание на несколько признаков:

• есть ли предусмотренные места входа и выхода воздуха;
• сохраняется ли свободное пространство между слоями там, где оно предусмотрено конструкцией;
• не попали ли в канал утеплитель, строительные остатки или случайные материалы;
• понятно ли, какие слои разделены воздушным промежутком.

Такой осмотр не заменяет разборку или техническую оценку сложной конструкции. Его задача — помочь понять устройство и подготовить вопросы перед закрытием слоёв отделкой.

Что можно проверить без вмешательства в конструкцию

Владелец дома или начинающий мастер может начать с изучения доступной информации. Полезно собрать документы на применённые материалы, посмотреть схемы узлов, инструкции по монтажу и фотографии этапов работ, если они сохранились.

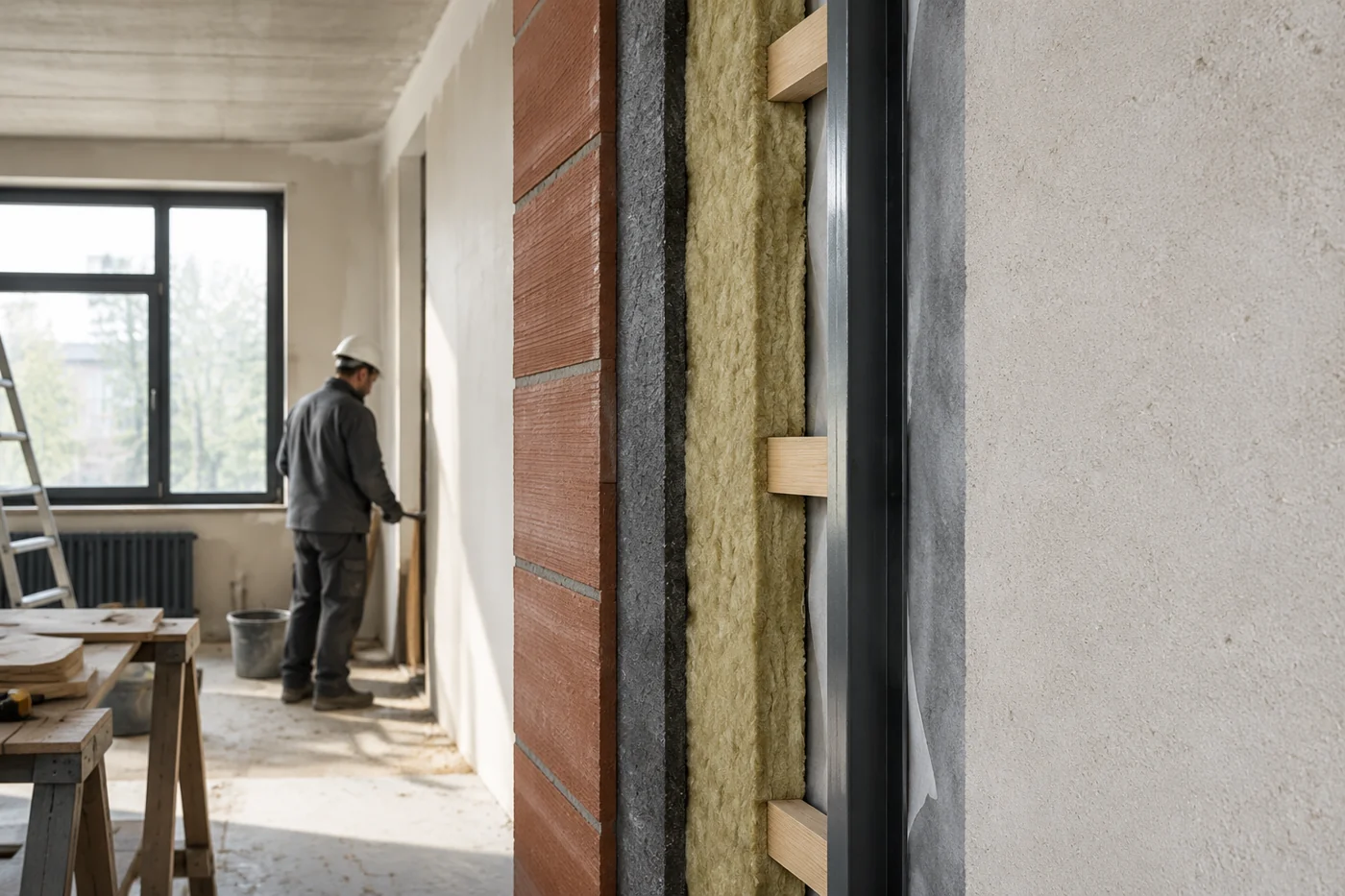

Перед закрытием облицовкой открытых участков удобно зафиксировать расположение слоёв на снимках. Это помогает в дальнейшем понимать, где находится воздушный канал и какие элементы его окружают. При общении с монтажниками можно задать несколько простых вопросов:

• Откуда начинается движение воздуха?
• Где находится точка выхода?
• Какие элементы могут перекрыть воздушный маршрут?
• Как между собой связаны слои системы?

Технические документы производителей помогают изучить устройство конкретных решений. Например, в библиотеке технической документации КНАУФ представлены инструкции и технические решения. Такие материалы нужно рассматривать как описание определённых систем и продукции, а не как универсальное правило для любой стены или кровли.

Три варианта состояния воздушного пути

Для понимания термина удобно сравнить несколько ситуаций. Это не оценка конкретного объекта, а способ анализа конструкции по её логике.

Бытовая аналогия помогает представить принцип: коридор с открытыми дверями позволяет пройти из одной комнаты в другую, а закрытая дверь меняет маршрут. В строительной системе роль таких «дверей» могут выполнять элементы узлов и соединений, поэтому путь оценивают по всей конструкции.

Учебный пример: как разобрать маршрут воздуха

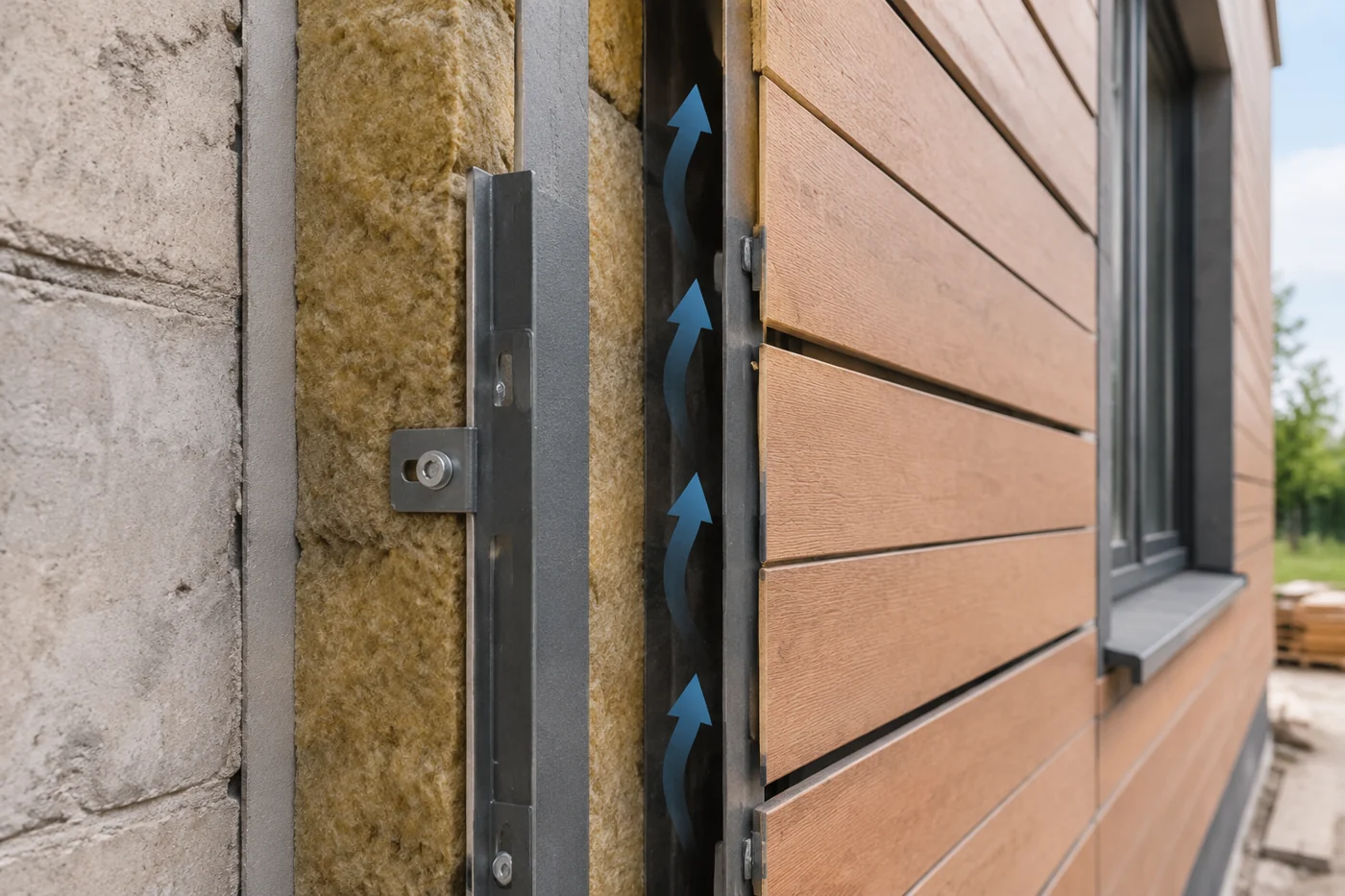

Представим условную стену с облицовкой снаружи, воздушным промежутком и внутренними слоями. Учебная задача — определить, существует ли понятный маршрут воздуха. Сначала отмечаем предполагаемую точку входа у нижней части конструкции. Затем смотрим, продолжается ли свободное пространство вверх и есть ли место выхода.

Если на схеме видно, что между входом и выходом расположены связанные участки свободного пространства, можно описать путь как непрерывный. Если на одном участке показан материал, закрывающий канал, требуется уточнить назначение этого элемента по документации системы.

Такой пример показывает принцип анализа. Он не определяет устройство реальной стены без сведений о материалах, узлах и способе монтажа.

Ошибки при понимании вентиляционного зазора

Одна из распространённых ошибок — считать любой пустой промежуток рабочим вентиляционным каналом. Воздушный путь должен быть частью общей конструкции, а не случайной полостью.

Другая ошибка — оценивать только один участок. Например, открытый край облицовки может показывать наличие пространства рядом с ним, но не подтверждает, что этот маршрут продолжается по всей системе.

Также бывает сложно сделать выводы без документов. Если неизвестен состав слоёв или порядок их расположения, лучше сначала восстановить информацию по доступным материалам и задать вопросы специалистам, которые отвечают за конкретную конструкцию.

Где применим этот подход и где нужны ограничения

Понятие непрерывного пути воздуха полезно при изучении вентилируемых фасадов, кровель и других многослойных конструкций, где движение воздуха является частью замысла системы. Оно помогает читать разрез и понимать взаимосвязь элементов.

При этом нельзя переносить выводы одной конструкции на другую. Разные материалы, способы крепления и схемы сборки могут менять устройство воздушного пространства. Для точного понимания нужно изучать документацию именно применённой системы.

Короткая памятка: вентиляционный зазор — это не просто пустота между слоями, а организованный маршрут воздуха. Сначала определяют состав конструкции и назначение каждого слоя, затем проверяют, как именно в этой системе устроены вход, путь и выход воздушного потока.
